Avant de demander un devis, décidez ce que vous achetez réellement : un tube tubulaire qui sera usiné pour devenir un composant ou un tuyau résistant à la pression destiné à transporter un fluide. Spécifiez ensuite le diamètre extérieur, l'ID, la longueur, l'enveloppe de la pièce finie, les conditions de service, la quantité, les exigences d'inspection et la documentation. Cette distinction évite l'erreur la plus coûteuse de la demande d'offre : traiter un profilé en plastique technique semi-fini comme s'il s'agissait d'un composant certifié d'un système de tuyauterie.
Décidez d’abord si l’application nécessite un matériau tubulaire semi-fini ou un tube de traitement résistant à la pression.

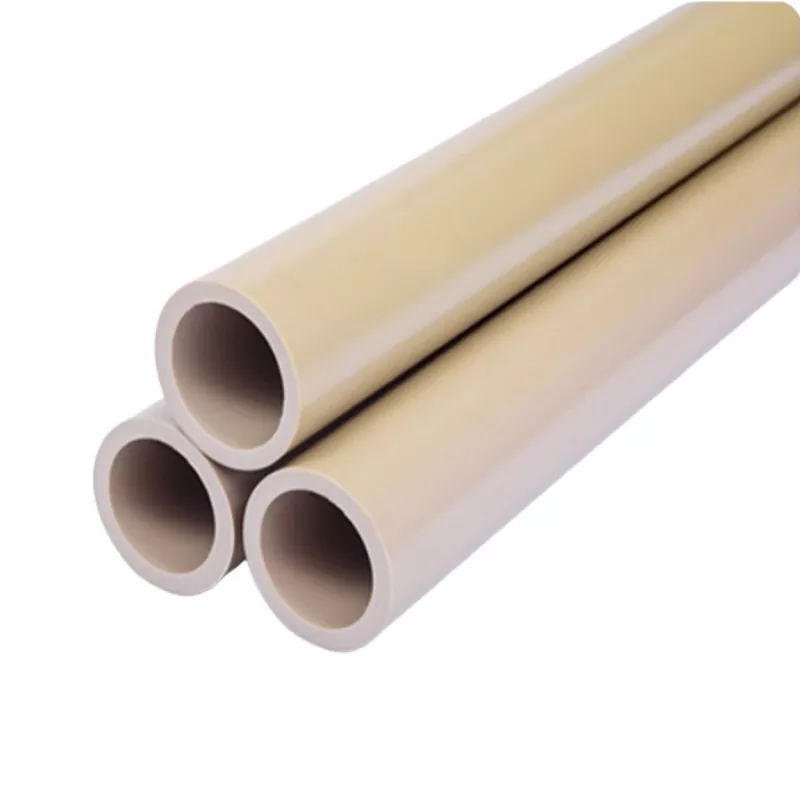

La plupartTuyaux PEEK GF30vendus sous forme de profilés semi-finis, ce sont des tubes à paroi épaisse utilisés pour usiner des bagues, des manchons, des corps isolants, des composants d'usure et des pièces de structure. Le mot « tuyau » décrit la géométrie ; il n’établit pas automatiquement une pression nominale.
Si le produit contient du gaz ou du liquide sous pression, votre demande nécessite plus que des dimensions. Indiquez le fluide, les températures de fonctionnement et de refoulement, la pression normale, les cycles de pression, la conception des joints, le code de conception requis et le test d'acceptation. Demandez si le fournisseur peut fournir des données de pression nominale pour la qualité, la taille et la température exactes. Sans cette preuve, traitez le matériel commeCrosse tubulaire PEEK GF30, pas comme tuyauterie de processus approuvée. Cela est particulièrement important dans le domaine chimique, où la perméation, les contraintes, la température et la conception des connexions peuvent déterminer la défaillance même lorsque le polymère lui-même résiste au fluide.
Traduisez le dessin en une enveloppe sans ambiguïté OD, ID, mur, longueur et pièce finie
Envoyez un dessin contrôlé plutôt qu’une capture d’écran annotée. Il doit identifier les unités, le numéro du dessin, la révision, la méthode de projection et chaque surface critique. Indiquer directement le diamètre extérieur et le diamètre intérieur ; ne vous attendez pas à ce que le fournisseur en dérive un à partir d’un mur nominal. Incluez les exigences de longueur de coupe, de rectitude ou de concentricité lorsque cela est fonctionnel, et identifiez les surfaces qui resteront telles que fournies.
L’enveloppe de la pièce finie est tout aussi importante. Affichez le plus grand diamètre extérieur fini, le plus petit diamètre intérieur fini, les épaulements, les rainures, les filetages et les surfaces de référence qui doivent tenir à l'intérieur du flan commandé. Un tube peut correspondre aux dimensions nominales tout en laissant trop peu de matière pour nettoyer les faux-ronds, les irrégularités de surface ou les extrémités sciées.
Normaliser les tailles disponibles en OD × ID, de Φ20 × Φ15 à Φ458 × Φ404, avec des longueurs de stock de 1 000 mm et 3 000 mm
Ideal Plastic répertorie les combinaisons OD × ID allant de Φ20 × Φ15 à Φ458 × Φ404, avec des longueurs de 1 000 mm et 3 000 mm. Utilisez cette même convention dans la RFQ et étiquetez les unités en millimètres. Les points finaux décrivent la plage publiée ; cela ne signifie pas que toutes les paires OD et ID possibles sont des stocks standard. Confirmez la combinaison exacte via legamme de tailles de tuyaux PEEK GF30 publiée.
| Champ de demande de devis | Que déclarer |
|---|---|
| Dimensions vierges | OD × ID × longueur de coupe, le tout avec des unités |
| Enveloppe terminée | OD fini maximum, ID fini minimum et fonctionnalités critiques |
| Longueur de la crosse | Pièces de 1000 mm, 3000 mm ou découpées par le fournisseur |
| Quantité | Nombre de longueurs entières, de flans ou de pièces finies |
| Géométrie critique | Concentricité, rectitude, équerrage des extrémités et schéma de référence si nécessaire |
Séparez la tolérance du stock de la tolérance de la pièce finie et confirmez la surépaisseur d'usinage avant de commander
La page produit indique une tolérance de ±0,02 mm, mais une demande de prix ne doit jamais répéter ce chiffre sans définir sa portée. Demandez quelle dimension il couvre, s'il s'applique à un stock standard ou à des pièces usinées, et dans quelles conditions de mesure. La tolérance OD, la tolérance ID, la variation des parois, l'ovalité et la rectitude sont des contrôles différents.
Pour une pièce usinée, précisez les tolérances finies séparément et laissez le fournisseur confirmer une surépaisseur d'usinage adéquate. Ne commandez pas un tube proche du filet en fonction uniquement des dimensions nominales. Le PEEK chargé de verre est rigide, mais les contraintes résiduelles, la pression de l'outil et la chaleur générée pendant l'usinage peuvent toujours déplacer une fine section une fois le matériau retiré.
Faites correspondre 30 % de PEEK chargé de verre à la température, à la direction de la charge, à l'exposition chimique et au service électrique
Le PEEK GF30 est un PEEK composé de 30 % de fibre de verre. Le renfort est généralement sélectionné pour augmenter la rigidité structurelle, améliorer le contrôle du fluage et réduire les mouvements dimensionnels par rapport au PEEK non chargé. Ces avantages ne suppriment pas la nécessité de définir l’application.
Indiquez au fournisseur les températures continues et de courte durée, la direction de la charge, la durée de la charge, le cyclage, les matériaux d'accouplement et l'usure prévue. Pour l'exposition chimique, nommez le fluide réel, la concentration, la température, la durée d'exposition et si une contrainte mécanique est présente. « Résistant aux produits chimiques » est une définition trop large pour l'approbation de la conception. Pour les pièces électriques, identifiez les propriétés diélectriques, d’isolation et de suivi requises plutôt que de supposer que le comportement du polymère de base se répercute inchangé sur le composé chargé.
Comparez le GF30 avec le PEEK non chargé lorsque la rigidité, la dilatation thermique et le contrôle dimensionnel déterminent la décision
Choisissez le GF30 lorsque la rigidité, la résistance au fluage et le contrôle dimensionnel sous chaleur sont au cœur de la conception. Envisagez le PEEK non chargé lorsque la ductilité, la pureté, la finition de surface ou le comportement d'usinage moins abrasif sont plus importants. La fibre de verre augmente l'usure des outils et peut produire une surface usinée différente de celle d'un matériau non chargé. Cela peut également créer des propriétés dépendant de la direction en fonction de la manière dont le matériau tubulaire a été traité.
Ne sélectionnez pas entre eux à partir d’une feuille de propriétés PEEK générique. Comparez les données pour les qualités réelles et, pour les assemblages serrés, demandez si la valeur de dilatation thermique est indiquée dans une direction pertinente pour le tuyau et le composant fini.
Validez la résistance à la traction, le module de flexion, la dilatation thermique et la résistance chimique sur la fiche technique spécifique au grade.
Un devis utile identifie le composé exact et joint sa fiche technique. Examinez la résistance à la traction, le module de flexion, l'allongement, le comportement thermique, la densité et le coefficient de dilatation thermique, mais vérifiez également la méthode d'essai, l'orientation et le conditionnement de l'éprouvette. Une seule valeur globale peut provenir d’un spécimen moulé qui ne représente pas une paroi de tube usinée.
La compatibilité chimique nécessite une discipline similaire. Demandez des preuves spécifiques à une qualité à une température et une concentration proches de vos conditions de service. Si une panne risque de créer un risque de sécurité ou d’arrêt, planifiez des tests d’application sur du matériel représentatif de la production. Les tableaux de résistance publiés sont des outils de dépistage ; ils ne tiennent pas compte de toutes les combinaisons de stress, de fluides, de température et de temps d’exposition.
Exiger l'identification du grade, les méthodes d'essai, la traçabilité des lots, les dossiers d'inspection et les documents de conformité applicables
Écrivez le dossier de documentation dans la demande de prix afin qu'il soit tarifé et préparé avant l'expédition. Au minimum, demandez le fabricant et la désignation de qualité, la traçabilité du lot ou du lot, le certificat de conformité, les méthodes d'essai applicables et un rapport d'inspection pour les dimensions convenues.
Si votre projet nécessite une conformité environnementale, qualité, aérospatiale, automobile ou spécifique au client, nommez le document ou la norme et la révision requise. Une déclaration générale selon laquelle le matériau est conforme aux exigences internationales ne remplace pas le certificat dont votre inspecteur réceptionnaire a besoin. Précisez également si les enregistrements doivent retracer chaque flan coupé jusqu'à la longueur d'origine et si les étiquettes d'emballage doivent porter le numéro de lot, la révision du dessin et la ligne de bon de commande.
Envoyez à Ideal Plastic un colis prêt à l'emploi avec la révision du dessin, les conditions de service, la quantité, le niveau d'inspection, l'étendue de l'usinage, l'emballage et la destination de livraison.
Votre package doit contenir un dessin actuel et non plusieurs versions en conflit. Incluez la qualité demandée, OD × ID × longueur, l'enveloppe finie, la quantité, l'environnement de service, les tolérances critiques, le niveau d'inspection et les enregistrements requis. Définissez si Ideal Plastic fournit des tubes pleine longueur, des ébauches découpées ou des composants usinés finis. Les instructions d'emballage doivent traiter de l'emballage propre, de la protection des extrémités, de la séparation des pièces et de la séparation des lots si nécessaire.
Indiquez le pays de destination, le code postal, les conditions de livraison et la date demandée. Les profilés de grand diamètre ou de 3 000 mm peuvent créer des contraintes de transport et de manutention non visibles dans le prix à la pièce. Envoi de ces détails avec leDemande de tuyau PEEK GF30 personnaliséedonne au fournisseur suffisamment d’informations pour proposer le matériel, l’usinage, l’inspection et la logistique sur la même base.
FAQ pour les acheteurs : disponibilité des stocks standard, délais de livraison indiqués, échantillons, usinage et contrôle de la poussière, emballage et risque de livraison internationale
- Toutes les tailles répertoriées sont-elles disponibles pour une expédition immédiate ?
- Ideal Plastic indique une expédition le jour même pour les tailles standard, mais la disponibilité doit être confirmée pour le diamètre extérieur × diamètre exact, la longueur, la quantité et la qualité au moment de la commande.
- Quel est le délai de livraison indiqué pour le matériel personnalisé ?
- Le délai de livraison personnalisé indiqué est de 7 à 10 jours. Confirmez si cela couvre uniquement la production ou également l'usinage, l'inspection, la documentation et le transport.
- Faut-il demander un échantillon ?
- Oui, si la finition de surface, la couleur, la réponse de l'usinage ou l'ajustement sont sensibles. Assurez-vous que l’échantillon est de la même qualité et, si possible, représentatif de l’itinéraire de production prévu.
- Qui doit contrôler l’usinage et les poussières de fibre de verre ?
- Attribuer la portée de l'usinage par écrit. L'atelier d'usinage doit utiliser du carbure approprié ou d'autres outils résistants à l'usure, contrôler la chaleur et les bavures et capturer la poussière de polymère chargée de verre avec des procédures d'extraction et de travail appropriées. Les paramètres d'usinage exacts dépendent des exigences de géométrie, d'outillage, de configuration et de finition.
- Comment les pièces doivent-elles être emballées ?
- Spécifiez l'emballage propre, les extrémités protégées, la séparation des surfaces finies, les étiquettes de lot et les contrôles d'humidité ou de contamination requis par votre processus de réception.
- Qu’est-ce qui crée le risque de livraison internationale ?
- Les profils longs, les documents douaniers, les frais de poids volumétrique et les conditions de livraison peu claires sont des problèmes courants. Envoyez la destination et les documents requis avec le dessin, puis demandez à Ideal Plastic de confirmer la disponibilité, la portée et les conditions d'expédition dans son devis écrit.
