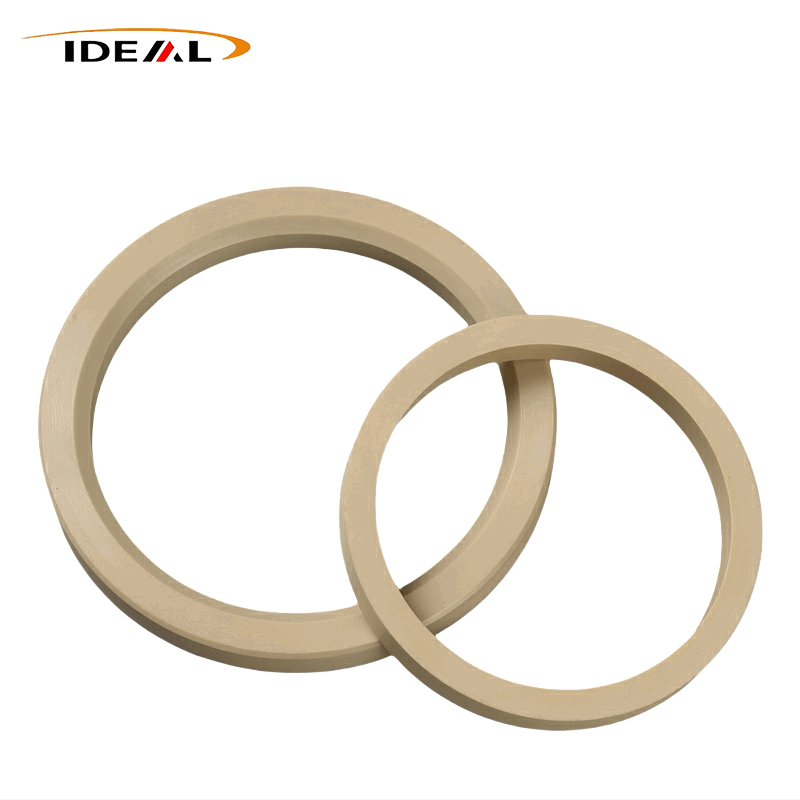

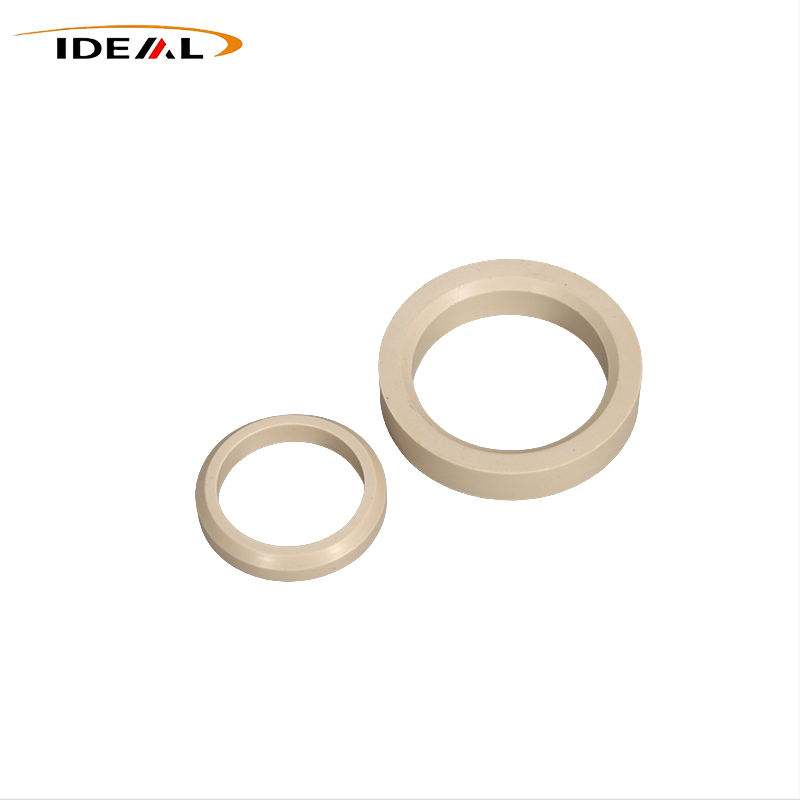

Fabriquées par usinage CNC de précision et moulage par injection à haute température, les bagues d'appui en PEEK personnalisées d'Ideal Plastic offrent des performances stables à faible frottement et une résistance à la pression pulsée. Largement utilisés dans les machines hydrauliques, les équipements de fond de pétrole et de gaz, les systèmes de vide à semi-conducteurs et les dispositifs pour fluides chimiques, ils prennent en charge la production de dessins personnalisés, l'échantillonnage en petits lots et les commandes d'exportation en gros pour des scénarios d'étanchéité industriels rigoureux. Contactez-nous!
Plastique idéalest un fabricant de bagues d'appui en PEEK. Les produits sont des composants de protection auxiliaires rigides spécialement conçus pour les systèmes d’étanchéité haute pression. Ils sont toujours assemblés avec des joints toriques élastiques plutôt que de fonctionner indépendamment. En tant que barrière de protection rigide, ils empêchent efficacement les joints toriques d'être coincés dans les espaces d'assemblage sous une pression extrême, évitant ainsi les dommages par cisaillement et la défaillance de l'étanchéité. Cela améliore considérablement le niveau de résistance à la pression et la durée de vie globale de l’ensemble d’étanchéité complet, ce qui en fait des accessoires essentiels pour les équipements d’étanchéité de précision industriels haut de gamme.
Rappel de base : quel que soit le processus de production, le recuit de détente est essentiel pour garantir la stabilité dimensionnelle à long terme et les performances anti-déformation des bagues anti-extrusion en polyétheréthercétone dans des environnements de travail extrêmes.
|
Article
|
Spécification
|
|---|---|
|
Nom du produit
|
Anneaux d'appui en polyétheréthercétone
|
|
Matériel
|
PEEK non chargé, PEEK chargé de carbone
|
|
Couleur
|
Noir, Beige
|
|
Paramètres de correspondance d'épaisseur axiale
|
1. Section 1.78 du joint torique : épaisseur de la bague d'appui correspondante de 0,5 à 1,0 mm2. Joint torique Section 2.62 : Épaisseur de la bague d'appui correspondante 1,5-1,8 mm3. Joint torique Section 3.53 : Épaisseur de la bague d'appui correspondante : 1,8 à 2,0 mm4. Sections de joint torique 5.33, 6.99 : épaisseur correspondante 2,0-4,1 mm
|
|
Plage de diamètre intérieur (ID)
|
1. Petite taille : 5 mm-20 mm2. Taille moyenne : 20 mm-100 mm3. Grande taille : 100 mm-300 mm
|
|
Tolérance dimensionnelle
|
±0,02 mm ~ ±0,05 mm
|
|
Exemple de service
|
A négocier
|
|
Certifications
|
ISO9001, RoHS, PORTÉE
|
|
Normes dimensionnelles
|
Norme impériale AS568, norme métrique ISO3601
|
|
Type de structure et service
|
Type solide non fendu, coupe en biseau/type divisé en diagonale, type de bague d'appui étagée. Prend en charge la fourniture de pièces standard et le traitement personnalisé non standard selon les dessins, allant de l'échantillonnage en petits lots à la production de masse.
|
Ces anneaux agissent comme des inserts de renfort rigides anti-extrusion spécialement conçus pour les dispositifs d'étanchéité haute pression. Ils exploitent les avantages physiques exceptionnels du polymère PEEK pour protéger les joints élastiques primaires tels que les joints toriques contre les dommages causés par l'extrusion.
Le PEEK présente des performances anti-fluage exceptionnelles. Une déformation permanente ne se produit pratiquement pas sous une forte compression soutenue. Même sous une pression extrême associée à des températures élevées, les anneaux conservent leur géométrie et protègent continuellement les joints toriques, garantissant ainsi des performances anti-extrusion fiables sur des cycles prolongés.
Confrontés à des changements répétés entre des températures élevées et basses, les anneaux anti-extrusion en polyétheréthercétone présentent un comportement de dilatation thermique stable sans distorsion évidente. Le matériau reste ductile à basse température et résiste au ramollissement sous l’effet de la chaleur pour que l’ensemble de l’ensemble d’étanchéité reste fonctionnel.
Une forte rigidité structurelle offre une résistance fiable à la compression. Différent des alternatives en nylon, le PEEK absorbe une humidité négligeable. Le contact de l’eau ne provoquera pas de gonflement, les risques de blocage d’assemblage et d’écart dimensionnel sont donc totalement éliminés.
L'autolubrification solide inhérente apporte un faible coefficient de frottement. Pour les systèmes d'étanchéité alternatifs et rotatifs, la friction entre la bague d'appui, le joint torique et la rainure métallique reste faible. Il n’est pas nécessaire d’ajouter de la graisse supplémentaire, ce qui correspond aux environnements de production propres et sans huile.
Une résistance mécanique robuste permet au PEEK de supporter des coups de bélier cycliques et des charges d’impact récurrentes. La formation de fissures et de fractures se produit rarement sous des impulsions continues à haute pression, ce qui les rend adaptés aux vérins hydrauliques et aux machines à pression pulsée.
En tant qu'accessoires de protection adaptés aux structures d'étanchéité haute pression, ces anneaux sont principalement conçus pour résoudre les dommages aux joints toriques déclenchés par l'extrusion sous une pression intense. Ils fonctionnent particulièrement bien dans les environnements difficiles caractérisés par une chaleur élevée, une pression extrême, une corrosion chimique et des charges de pression alternées — des conditions dans lesquelles les bagues d'appui standard en PTFE ou en nylon ont tendance à se briser prématurément à cause du fluage.
Machines hydrauliques et hydrauliques
Équipement de fond pour l'exploration énergétique pétrolière et gazière
Systèmes de traitement sous vide des semi-conducteurs
Composants aéronautiques embarqués
Équipement de manipulation de fluides chimiques
Instruments médicaux de précision à haute pression
Nous sommes un fabricant professionnel axé exclusivement sur la production de bagues d'appui en PEEK hautes performances. Nous reconnaissons profondément les problèmes courants dans les scénarios de scellage à haute pression qui dérangent la plupart des utilisateurs finaux :
- Défaillance de l'extrusion du joint torique sous haute pression continue
- Déformation à froid et déformation permanente des bagues d'appui
- Déformation du produit et fuite du système après l'installation sur site
La plupart des principaux fournisseurs de bagues d'appui en PEEK garantissent uniquement que les produits répondent aux normes d'apparence et de dimension de base à température ambiante, tout en ignorant largement le contrôle des contraintes résiduelles internes. De tels produits passent facilement les inspections de routine à température ambiante, mais échouent rapidement sous des températures et des pressions extrêmement élevées. Cela conduit inévitablement à :
- Temps d'arrêt inattendus et imprévus des équipements
- Remplacement fréquent des pièces et coûts de maintenance fortement augmentés
- Fonctionnement instable des systèmes d'étanchéité hydrauliques et fluides
Pour résoudre ce défaut courant dans l'industrie, nous considérons le recuit de détente comme un processus de production de base obligatoire, ce qui différencie nos produits de leurs homologues ordinaires. Tous nos produits, qu'ils soient usinés avec précision par CNC ou moulés par injection à haute température, adoptent des procédures de production standardisées :
- Recuit segmenté strict à température contrôlée : élimine les contraintes résiduelles internes générées lors de l'usinage et du moulage
- Libération de contrainte maximisée : évite la déformation après l'installation dans des conditions de travail difficiles
- Performance globale stable : garantit une planéité constante et une stabilité dimensionnelle précise dans des environnements de fonctionnement réels à haute température et haute pression
Nous proposons une gamme complète de bagues d'appui en polyétheréthercétone personnalisables avec diverses spécifications, couvrant les modèles grand public et les solutions personnalisées :
- Types de produits : anneaux sans fin solides, anneaux brisés coupés en biais et anneaux étagés personnalisés
- Spécifications standards : Tailles complètes conformes aux normes AS568 et ISO3601
- Service de personnalisation : Produits entièrement sur mesure selon les dessins techniques exclusifs des clients
- Options de matières premières : PEEK pur non chargé importé et national, PEEK chargé de fibres de carbone pour une résistance et une résistance à l'usure améliorées
Nos bagues d'appui polyvalentes en polyétheréthercétone sont largement utilisées dans divers scénarios de travail extrêmes, notamment les équipements de semi-conducteurs, les installations pétrolières et gazières de fond, les systèmes hydrauliques à haute pression, les nouveaux équipements énergétiques et les machines de traitement chimique, satisfaisant ainsi à des exigences opérationnelles variées et strictes.
En tant que fournisseur fiable de composants auxiliaires d'étanchéité PEEK haute pression, Guangzhou Ideal se spécialise dans la fabrication de bagues d'appui haut de gamme qui empêchent efficacement l'extrusion des joints élastiques dans les systèmes hydrauliques et fluidiques. Nos principaux avantages sont résumés ci-dessous :
- Support technique professionnel : équipe de R&D et de production mature pour prendre en charge les dimensions personnalisées et les formules de matériaux modifiées
- Personnalisation orientée scénario : optimiser les produits ciblant différents environnements de travail à pression et température extrêmes
- Couverture mondiale des services : les clients coopératifs à long terme comprennent des fabricants de vérins hydrauliques, des entreprises de vannes à fluide et des fournisseurs d'équipements d'ingénierie offshore dans plusieurs pays et régions.
A1 : Certainement pas. Les joints toriques fournissent un rebond élastique pour les effets d'étanchéité, tandis que les anneaux d'appui en polyétheréthercétone offrent uniquement une protection anti-extrusion. Les deux parties doivent être installées comme un ensemble assorti.
A2 : Les anneaux sans fin solides offrent une rigidité supérieure et de bien meilleures performances sous pression extrême. Les variantes divisées permettent une installation sans problème dans les rainures d'étanchéité, s'adaptant à des structures qui nécessitent des démontages et remontages fréquents. Leur pression nominale maximale est légèrement inférieure à celle des styles solides.
A3 : PEEK offre une rigidité plus élevée, ainsi qu'une résistance considérablement améliorée au fluage et à l'écoulement à froid. Il résiste bien mieux à la déformation et à la défaillance prématurée à haute température et haute pression que le PTFE. Le PTFE est plus doux et plus rentable uniquement pour les conditions de travail de base à basse pression.
R4 : Oui. La pression alterne continuellement des deux côtés dans des conditions de travail bidirectionnelles. Le joint torique a besoin d'une protection de soutien rigide sur deux côtés. Une installation sur un seul côté entraînera des dommages au joint lorsque la pression s'inverse.
A5 : La cause la plus fréquente est une élimination insuffisante des contraintes résiduelles internes. Une fois que l’équipement chauffe et supporte la pression, les anneaux se déforment, créant de minuscules espaces. Les joints toriques sont alors coincés à travers ces espaces et subissent des dommages irréversibles.
A6 : Donner la priorité aux bagues d'appui en polyétheréthercétone solides et sans fin fabriquées par usinage CNC. Cela évite les inconvénients, notamment les structures divisées et les défauts des lignes de soudure, liés au moulage par injection. Pendant ce temps, confirmez que le fournisseur met en œuvre des procédures standardisées de réduction des contraintes de recuit.
A7 : De nombreux processus de semi-conducteurs fonctionnent sous haute pression, où les joints toriques FFKM sont sujets à des dommages par extrusion. Le PEEK offre des performances anti-fluage plus élevées. De plus, les qualités PEEK pures génèrent un dégazage minimal, satisfaisant ainsi aux exigences strictes de propreté à l’intérieur des chambres de traitement.
