Description du produit

Les joints PEEK sont des composants d'étanchéité de précision fabriqués à partir de polyétheréthercétone haute performance, classés comme joints en plastique technique spécial de première qualité. Contrairement aux joints en caoutchouc, en PTFE ou en nylon, ils offrent un mélange équilibré de rigidité, de stabilité dimensionnelle constante et de performances d'étanchéité fiables. Ils sont largement déployés pour l'étanchéité statique, l'amortissement des espacements et l'isolation électrique dans des conditions de travail exigeantes, notamment des températures élevées, une corrosion chimique intense, des environnements sous vide et des mouvements alternatifs fréquents.

Classés comme pièces d'étanchéité statiques plates, les joints en polyétheréthercétone (PEEK) ont un objectif principal : l'étanchéité des interfaces pour bloquer les fuites de liquide et de gaz. Leur fonction diffère nettement des rondelles PEEK, qui sont conçues pour l'espacement, la portance, la réduction du frottement, l'isolation et même la dispersion de la pression des boulons. La plupart se présentent sous forme de feuilles minces. Un contact étroit entre leurs plans supérieur et inférieur et les faces des brides crée l'effet d'étanchéité.

Contrairement aux joints élastiques tels que les joints toriques, ce sont des composants rigides et semi-rigides sans capacité de rebond inhérente. L’étanchéité est entièrement obtenue grâce à la force de précharge de l’assemblage.

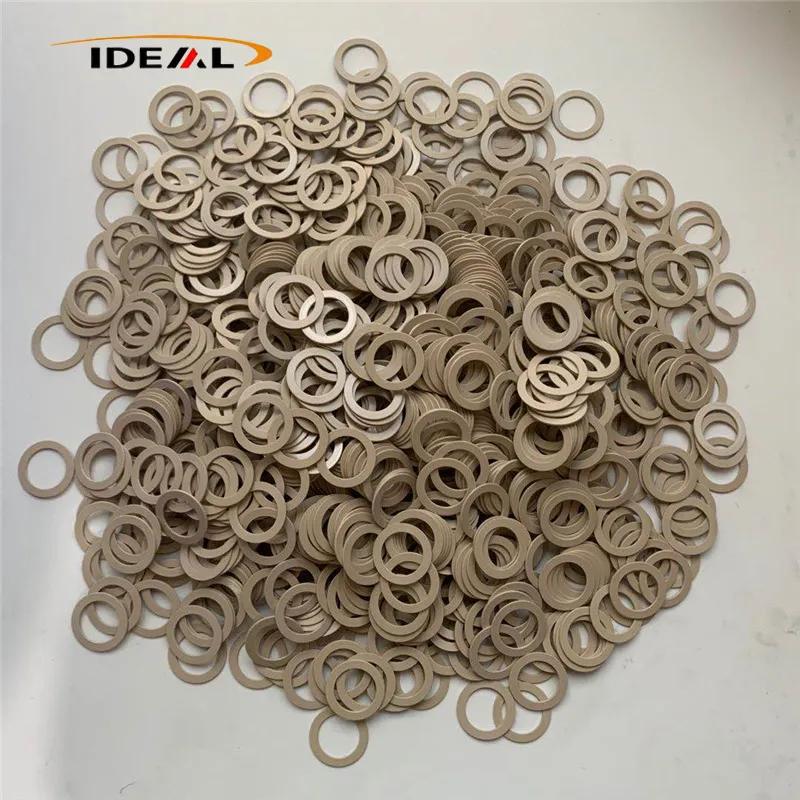

PEEK gaskets

Classification du produit et fonctionnel

Les anneaux PEEK représentent une large famille de composants polymères circulaires, au lieu d'une seule pièce industrielle de type fixe. Fabriquées avec des géométries rondes uniformes, ces pièces en PEEK sont fonctionnellement différenciées pour répondre à divers scénarios d'étanchéité industrielle et de positionnement mécanique. Notre gamme complète de produits couvre une gamme complète de spécifications courantes :

Rondelles et joints PEEK
Bagues anti-extrusion PEEK
Bagues d'étanchéité en PEEK
Anneaux de support PEEK

Chaque type de bague PEEK répond à un objectif unique et ciblé dans les systèmes d'étanchéité intégrés, travaillant en collaboration pour assurer un fonctionnement stable et fiable de l'équipement :

Bagues d'appui en PEEK : protègent efficacement les joints toriques et les principaux éléments d'étanchéité contre la déformation et la défaillance par extrusion dans des conditions de fonctionnement à pression extrêmement élevée.
Bagues d'étanchéité en PEEK : servent de couche isolante centrale pour intercepter les milieux liquides et gazeux, arrêtant ainsi les fuites entre les systèmes.
Joints toriques : fournissent une force de compression élastique soutenue, garantissant une stabilité d'étanchéité étanche et à long terme pour les assemblages mécaniques

Performances autolubrifiantes et anti-usure

Les anneaux PEEK sont largement déployés comme joints isolants et inserts d'usure pour les paires de friction, installés entre les arbres rotatifs et les cavités des équipements. Utilisant les caractéristiques autolubrifiantes inhérentes au PEEK, ces bagues permettent un fonctionnement fiable par friction à sec sans huile, apportant des avantages mécaniques substantiels :

Minimiser la friction de surface et l’usure progressive des composants
Protéger les arbres métalliques de grande valeur et les boîtiers d'équipements contre les dommages causés par l'abrasion
Réduisez le bruit de fonctionnement mécanique pour un fonctionnement plus fluide de l’équipement
Prolonger la durée de vie globale des systèmes rotatifs et de transmission

Positionnement de haute précision et stabilité dimensionnelle extrême

Servant de colliers de limite de haute stabilité et de circlips anti-déplacement, les anneaux PEEK offrent un positionnement mécanique précis. Équipés d'une résistance anti-fluage exceptionnelle, ils maintiennent une précision dimensionnelle rigide dans des environnements soutenus à haute température et haute pression, avec les principaux atouts suivants :

Limite efficacement le mouvement axial des pièces mobiles et stabilise les jeux d'assemblage
Préserver l’intégrité dimensionnelle complète sous des charges de travail extrêmes prolongées
Élimine le décalage des pièces et les écarts de position lors du fonctionnement de l'équipement à cycle long
Maintenir constamment une précision d'appariement mécanique de haute précision

Points forts des applications industrielles polyvalentes

Surpassant leurs homologues métalliques traditionnels, les anneaux PEEK offrent une durabilité environnementale supérieure et une adaptabilité multi-scénarios, adaptés aux environnements d'exploitation industriels rigoureux. Leurs principaux avantages en matière d’application incluent :

Assistance à l'étanchéité et réduction des vibrations : optimisé pour les pompes, les vannes et les équipements rotatifs afin d'améliorer l'étanchéité tout en absorbant les vibrations et en réduisant le bruit de fonctionnement.
Large résistance chimique : résiste à l’érosion causée par l’huile hydraulique, le liquide de refroidissement, les acides faibles, les alcalis faibles et le brouillard salin
Protection des composants principaux : isolez et protégez les pièces clés internes des systèmes de fluides chimiques et des machines marines offshore.
Alternative sans rouille : évitez complètement la rouille et les défauts d'oxydation inhérents aux anneaux métalliques

Propriétés des matériaux et technologies de fabrication professionnelles

Les caractéristiques inhérentes au PEEK (point de fusion élevé, viscosité de fusion élevée et vitesse de cristallisation rapide) induisent facilement des contraintes résiduelles internes, des marques d'évier, une distorsion de forme et une mauvaise circularité lors d'un traitement de précision. Pour éliminer les défauts inhérents aux matériaux et obtenir une cohérence dimensionnelle à long terme, nous adoptons deux solutions de production matures et standardisées : l'usinage CNC de précision et le moulage par injection de précision à haute température.

1 Usinage CNC de précision (avec recuit professionnel anti-stress)

L'usinage CNC combiné à un recuit de détente dédié constitue notre processus de fabrication haut de gamme pour les composants critiques de haute spécification, largement adopté pour la production d'anneaux PEEK de haute précision. Les scénarios applicables, les problèmes de traitement et nos solutions techniques optimisées sont triés dans le tableau ci-dessous :

Article	Détails
Scénarios applicables	Accessoires de chambre à vide, pièces d'équipement semi-conducteurs, composants d'étanchéité de haute précision, joints ultra-fins de forme spéciale personnalisés et pièces multi-trous complexes ; offre des dimensions ultra-précises, un contrôle de tolérance ultra-serré et une excellente cohérence de planéité
Risques de traitement et causes d’échec	Les contraintes internes résiduelles sont générées par la chaleur de friction, la pression de serrage mécanique et la coupe en couches déraisonnable. Les contraintes accumulées provoquent un gauchissement post-traitement, une dégradation de la planéité et une dérive dimensionnelle. Les produits peuvent passer avec succès l'inspection initiale mais se déformer progressivement après des cycles thermiques répétés, conduisant finalement à une fuite du joint.
Solutions d'optimisation standards	1. Optimisez les paramètres de coupe avec une vitesse d'avance réduite et un fraisage segmenté pour réduire la contrainte de coupe instantanée 2. Adopter le vieillissement naturel à température ambiante après un usinage grossier avant de terminer la découpe de précision 3. Déployez des dispositifs de serrage flexibles pour les joints ultra-fins afin d'éviter toute déformation de serrage rigide 4. Mettre en œuvre un chauffage par gradient et un recuit de refroidissement lent pour libérer complètement les contraintes résiduelles après la finition
Solution de joint ultra-mince (<0,5 mm)	Les pièces ultra fines présentent une faible rigidité et sont sujettes aux vibrations et à la déformation de coupe. Nous adoptons des dispositifs de support auxiliaires, une vitesse de broche réduite et une profondeur de coupe monocouche plus petite pour stabiliser la force de coupe et garantir une tolérance d'épaisseur constante.

2 Moulage par injection de précision à haute température

Le moulage par injection de précision à haute température est principalement utilisé pour la production de masse rentable de pièces d'étanchéité PEEK standard. Limité par les caractéristiques du matériau PEEK, ce procédé a ciblé des plages applicables et des seuils techniques. Tous les défis du processus et les mesures d'optimisation standardisées sont résumés dans le tableau ci-dessous :

Article

Détails

Scénarios applicables

Convient aux joints plats PEEK standard de grande précision et de moyenne précision. Ne s'applique pas aux joints de précision ultra-fins et à structure complexe, car une épaisseur de paroi inégale provoque facilement une concentration de contraintes internes et un décalage dimensionnel après l'opération.

Principaux défis techniques

Le PEEK présente une viscosité à l’état fondu élevée et un retrait de cristallisation déséquilibré. Le démoulage rapide traditionnel et le refroidissement rapide piègent des contraintes résiduelles massives, provoquant des déformations et des écarts de taille sous des cycles de température alternés. Une mauvaise fluidité de la fonte entraîne également un remplissage incomplet, des bulles d'air, des trous d'épingle et des marques d'évier.

Système complet d'optimisation des processus

1. Granulés de PEEK bruts entièrement secs pour éliminer les défauts induits par l'humidité

2. Calibrer avec précision la température du moule, la pression d'injection et le temps de maintien

3. Adopter un refroidissement lent naturel après le démoulage et interdire la trempe rapide à l'eau

4. Repenser la disposition des portes pour équilibrer le flux de fusion et unifier le taux de retrait

5. Prolongez le temps d'emballage et mettez en œuvre un recuit post-moulage obligatoire

6. Optimiser les fentes d'échappement, augmenter modérément la température de l'équipement et affiner les paramètres d'injection pour résoudre les défauts de remplissage

Informations sur le produit

Nom du produit :Joints en polyétheréthercétone (PEEK)

Matériel:PEEK non chargé, PEEK chargé de carbone, PEEK chargé de graphite

Couleur:Noir, Beige

Gamme d'épaisseur standard :0,15 mm/0,2 mm/0,3 mm/0,5 mm/1 mm/2 mm/3 mm ~ 15 mm

Tailles personnalisées ultra fines :L'ultra-fin < 0,5 mm est une catégorie d'usinage de haute précision et nécessite une communication préalable du plan de traitement.

Précision d'usinage CNC :Tolérance diamètre extérieur/diamètre intérieur : ±0,02 ~ ±0,05 mm, tolérance d'épaisseur : ±0,03 ~ ±0,06 mm

Précision du moulage par injection du moule :Tolérance diamètre extérieur/diamètre intérieur : ±0,05 ~ ±0,10 mm, tolérance d'épaisseur : ±0,08 ~ ±0,15 mm

Échantillon:A négocier

Certificats :ISO9001, RoHS, PORTÉE

Types de joints :Joints plats annulaires en polyétheréthercétone (PEEK), joints de bride multi-trous, joints de forme irrégulière, joints d'étanchéité PEEK ultra-fins

Propriétés du produit

En raison de la structure moléculaire unique du polyétheréthercétone, les joints en polyétheréthercétone (PEEK) surpassent les cales en nylon, POM, PTFE, caoutchouc et métal en termes de performances globales. Conçus pour les tâches d'étanchéité et d'espacement, ils maintiennent des performances stables dans des conditions de fonctionnement extrêmes, notamment une chaleur élevée, une exposition chimique, des environnements sous vide et une compression cyclique répétée.

1. Isolation électrique efficace

Les joints en polyétheréthercétone vierge (PEEK) non chargés créent une séparation électrique efficace entre les composants métalliques appariés. Ils bloquent la conduction électrique, suppriment la corrosion électrochimique et réduisent les risques de court-circuit, fréquemment adoptés dans les blocs-batteries à énergie nouvelle, les unités de commande électriques et le matériel électronique de précision.

2. Large plage de températures de fonctionnement

Classé parmi les plastiques techniques les plus résistants à la chaleur, le PEEK offre une température de service continue jusqu'à 260°C et une résistance maximale à court terme atteignant 330°C. Il reste résistant à -60°C sans fragilisation par le froid. Soumis à une pression persistante sur les brides à des températures élevées, le PEEK supprime le fluage et conserve la précharge de compression de manière constante plutôt que de s'amincir avec le temps.

3. Précharge d'étanchéité stable

Des caractéristiques anti-fluage exceptionnelles aident le PEEK à maintenir une épaisseur uniforme sous des charges thermiques et de compression récurrentes des brides. En tant que cales d'étanchéité, elles contrôlent les jeux d'assemblage, amortissent les vibrations et atténuent l'abrasion de surface à l'intérieur des systèmes de transmission automatisés et des assemblages robotiques.

4. Résistance chimique supérieure

La plupart des solvants organiques ne peuvent pas dissoudre le PEEK. Il reste stable dans les acides faibles, les alcalis faibles, les lubrifiants et les réfrigérants, protégeant ainsi les équipements de l'érosion chimique. Cela fait des joints PEEK une solution privilégiée pour les lignes de traitement de fluides chimiques et les appareils d’analyse de laboratoire.

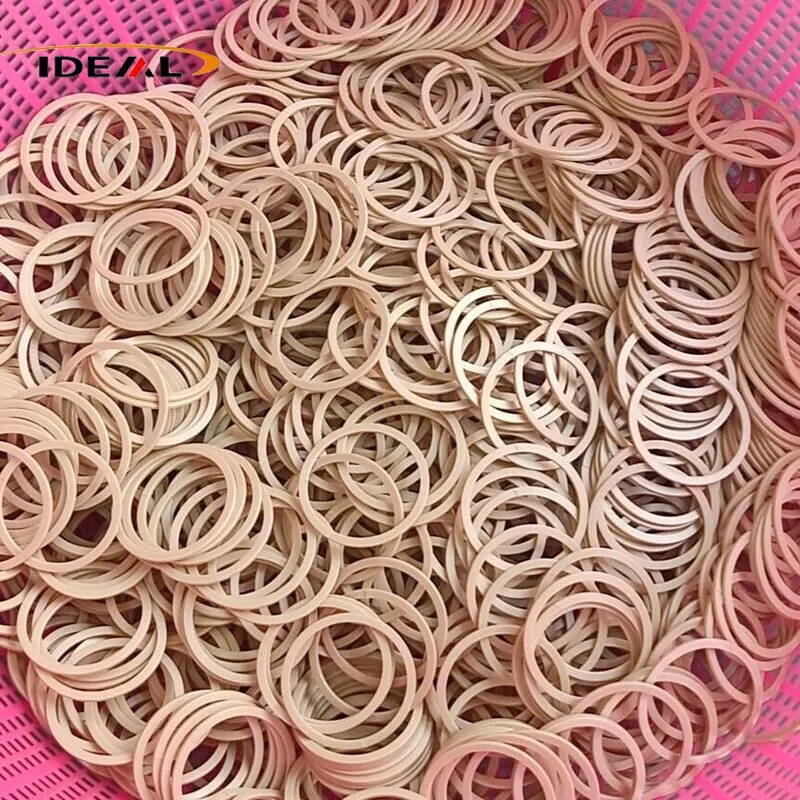

PEEK gaskets

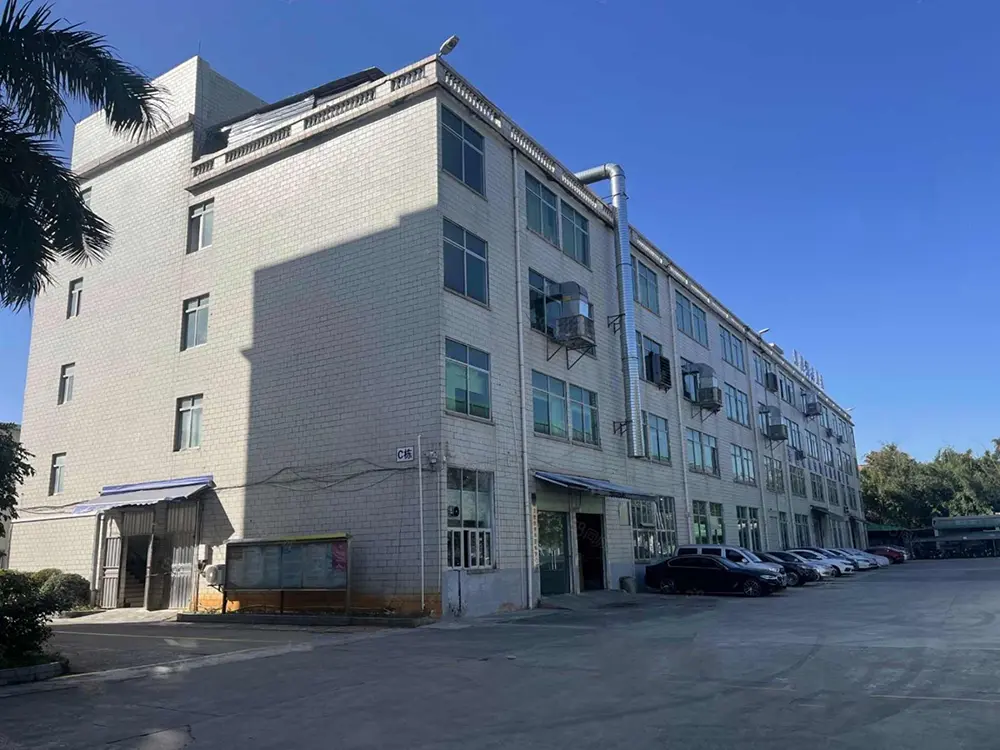

Notre usine

1. Force fondamentale de l’entreprise

- Spécialisation de 15 ans dans les joints et composants d'étanchéité PEEK

- Double expertise manufacturière : usinage CNC de précision + moulage par injection de moules

- Equipé de tours CNC de haute précision, fraiseuses, centres d'usinage, machines 5 axes

- Atelier d'injection interne sans poussière et capacité complète de développement de moules

2. Assurance des matières premières

- Résine PEEK 100 % vierge uniquement ; pas de matériaux recyclés ou mélangés

- Traçabilité complète des lots avec fiches techniques des matériaux et COA officiel fournis

- Qualités de matériaux personnalisées disponibles selon les exigences techniques du client

3. Précision dimensionnelle et d'étanchéité

- Fabriqué à 100 % selon les dessins du client (épaisseur, ID, OD, positions des trous)

- Tolérance haute précision : ±0,005 mm – ±0,02 mm

- Contrôle strict de la planéité ; zéro déformation pour les joints ultra-fins

- Positionnement précis de plusieurs trous pour un assemblage facile des brides et un alignement des boulons

4. Production ultra-propre pour les semi-conducteurs et le vide

- Nettoyage par ultrasons + séchage sans poussière pour les applications en salle blanche et sous vide

- Contrôle des émissions à faible dégazage, à faible teneur en particules et en matières volatiles

- Emballage final sous vide pour éviter toute contamination

5. Soulagement du stress et contrôle de la stabilité

- Recuit dégradé obligatoire pour tous les joints en polyétheréthercétone (PEEK)

- Élimine les contraintes d'usinage, les contraintes de moulage et les contraintes internes des matériaux

- Empêche la déformation, les fuites et la déformation à long terme sous l'effet des cycles thermiques

- Supérieur aux concurrents qui évitent le recuit et le nettoyage pour réduire les coûts

6. Système de gestion de la qualité

- CQ hiérarchisé pour les qualités industrielles générales et haut de gamme sous vide/salle blanche

- Équipement d'inspection complet pour la planéité, la dureté et la tolérance dimensionnelle

- Processus adapté aux conditions réelles de travail pour éviter les pannes sur le terrain

7. Matériaux et produits de base

- Focus : PEEK & fluoroplastiques hautes performances

- Produits : joints d'étanchéité, bagues d'usure, pièces tampons, composants structurels de précision

- Solution unique : sélection des matériaux → conception → usinage → pièces finies

8. Applications cibles

- Équipements pour fluides chimiques

- Nouvel assemblage de batterie d'énergie

- Systèmes à semi-conducteurs et à vide

- Instruments de laboratoire et appareils de précision

9. Engagement de service global

- Des normes de qualité strictes pour des partenariats internationaux à long terme

- Solutions personnalisées et livraison stable

- Assistance professionnelle pour les applications d'étanchéité haut de gamme dans le monde entier

FAQ

Q1 : Les joints PEEK moulés par injection coûtent moins cher pour des dimensions identiques. Peuvent-ils remplacer directement ceux usinés CNC pour les applications de scellage sous vide ?

A1 : Nous ne recommandons pas ce remplacement. Le moulage par injection laisse une contrainte interne résiduelle plus élevée et augmente le risque de pores cachés à l’intérieur du produit. Pour les scénarios de travail sous vide à faible dégazage et propre, le joint PEEK usiné CNC à partir de résine vierge avec recuit de détente et traitement de nettoyage sans poussière est toujours l'option préférée.

Q2 : Un joint en plastique PEEK plus épais apporte-t-il toujours de meilleurs résultats d’étanchéité ?

R2 : Ce n’est pas le cas. L’efficacité de l’étanchéité dépend de l’étanchéité des raccords sur surface plane, de la précharge de l’assemblage et de la capacité anti-fluage du matériau. L'épaisseur appropriée doit correspondre à l'espace libre prévu pour votre équipement. Des joints trop épais ou trop fins modifieront les valeurs de précharge des boulons et compromettront la stabilité de l’étanchéité à long terme.

Q3 : Une dérive dimensionnelle se produira-t-elle toujours sur les joints en polyétheréthercétone après le traitement de recuit ?

A3 : Le recuit à gradient standard élimine la grande majorité des contraintes résiduelles et réduit considérablement le risque de décalage dimensionnel. De minuscules déformations peuvent encore se produire sous des charges extrêmes, des cycles de température drastiques ou si une matière première de mauvaise qualité est adoptée. Pour les applications d’équipements d’ultra-précision, nous vous conseillons d’ajouter une procédure d’inspection avant vieillissement du produit fini pour une assurance supplémentaire de la stabilité.
