Les anneaux PEEK de l'usine Ideal Plastic sont des pièces fonctionnelles circulaires de précision largement installées dans les machines industrielles haut de gamme. Ils servent à la fois à la limitation mécanique, à l'isolation étanche, au blindage contre l'abrasion, à la séparation de l'isolation électrique et au positionnement précis. Pour les équipements de précision sophistiqués, ils sont devenus la solution annulaire la plus fiable du marché. Bienvenue à nous contacter !
Ideal Plastic fournit des anneaux China PEEK hautes performances. Comparés aux composants circulaires conventionnels fabriqués à partir de métal, de nylon ou de POM, ces anneaux combinent une résistance aux températures élevées, une autolubrification sèche inhérente, une isolation électrique, une résistance chimique et des performances de fluage ultra-faibles en un seul composant.

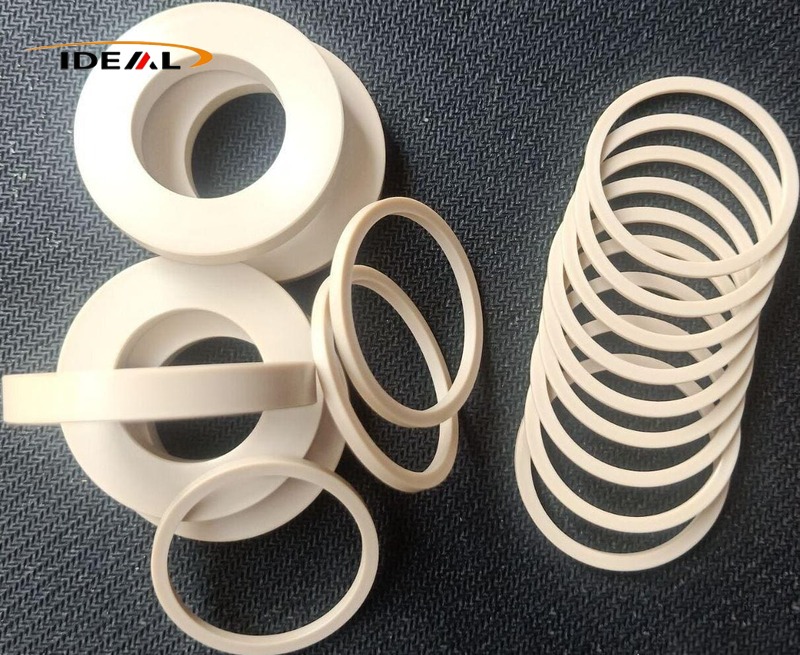

Il s'agit d'un terme général désignant tous les composants PEEK en forme d'anneau, plutôt qu'une seule pièce fixe. Malgré un profil circulaire uniforme, différents types présentent des fonctions adaptées à différents scénarios industriels. Notre gamme complète de produits comprend :
- Rondelles et joints PEEK
- Bagues d'appui en PEEK
- Bagues d'étanchéité en PEEK

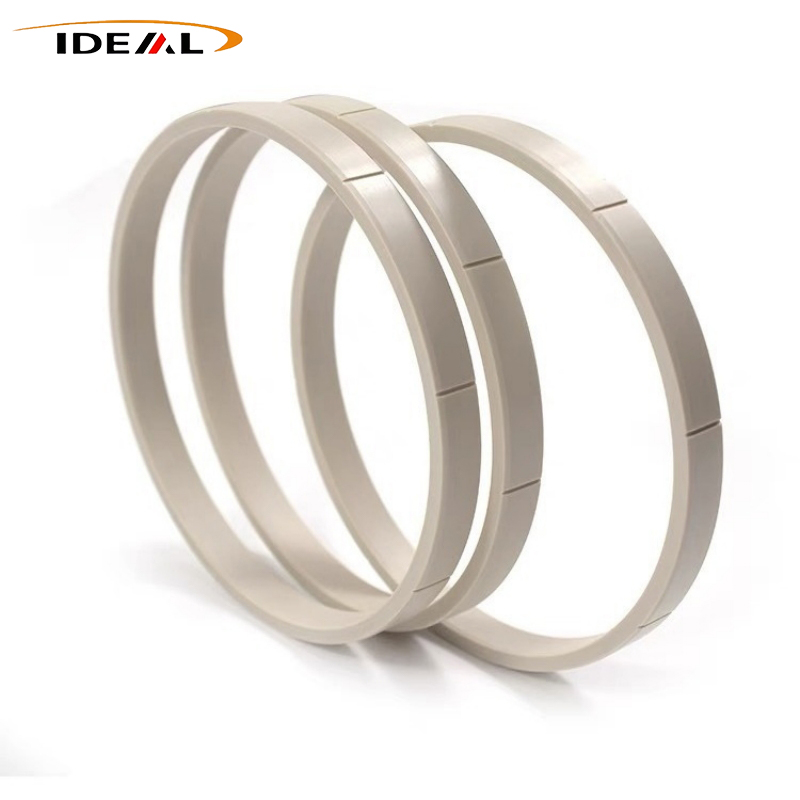

- Anneaux de support PEEK
Chaque type de bague PEEK remplit des fonctions essentielles exclusives dans les systèmes d'étanchéité :
- Bagues d'appui en PEEK : assurent une protection physique aux joints toriques et aux bagues d'étanchéité primaires pour éviter les dommages causés par l'extrusion.
- Bagues d'étanchéité : servent de barrière centrale pour bloquer la pénétration du fluide

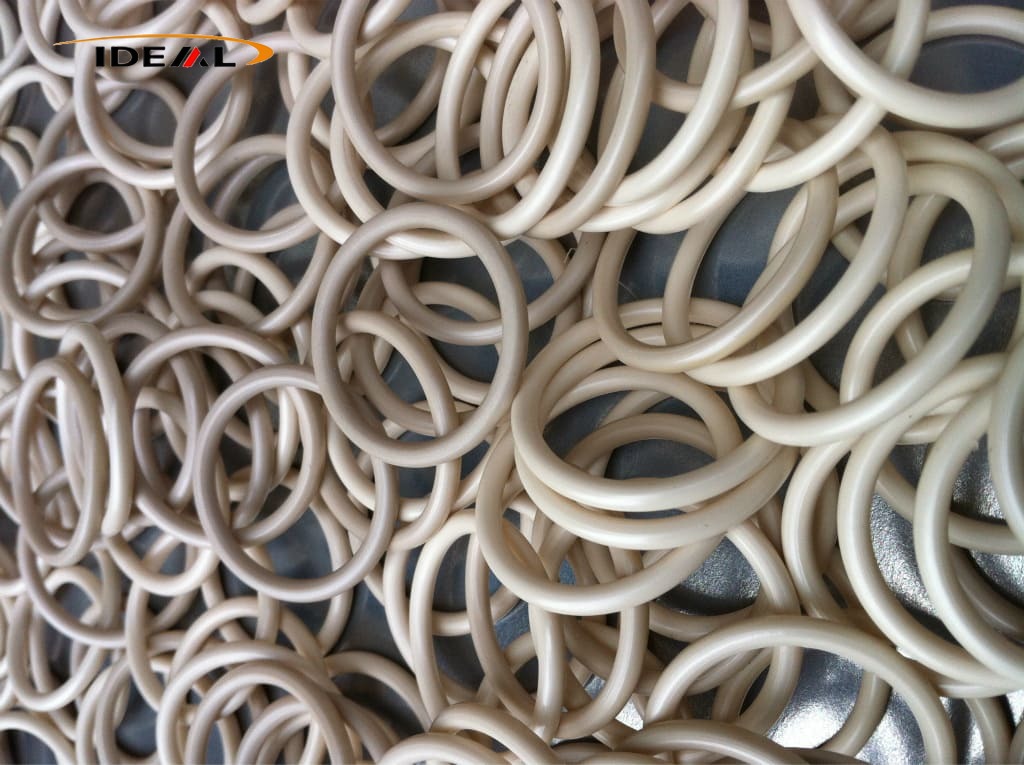

- Joints toriques : offrent une précharge élastique continue pour maintenir des performances d'étanchéité stables et fiables
Largement utilisés comme joints isolants et bagues d'usure pour paires de friction, les anneaux en polyétheréthercétone sont installés entre les arbres rotatifs et les cavités des équipements. Tirant parti de la propriété autolubrifiante inhérente du PEEK pour favoriser une friction sèche sans huile, ils offrent des avantages opérationnels clés :
- Réduit considérablement la friction et l'abrasion des composants
- Protège les arbres métalliques et les boîtiers d'équipement coûteux contre les dommages dus à l'usure.
- Réduit efficacement le bruit de fonctionnement mécanique
- Prolonger considérablement la durée de vie des ensembles de transmission
Agissant comme des circlips et des colliers de limite haute performance, ces anneaux excellent dans le positionnement mécanique. Grâce à leurs propriétés anti-fluage exceptionnelles, ils maintiennent une précision stable dans des conditions difficiles de haute température et haute pression avec les avantages suivants :
- Limiter de manière stable le déplacement axial des pièces mobiles et verrouiller les jeux d'assemblage
- Maintenir une intégrité dimensionnelle complète sous une chaleur élevée et une pression continue à long terme
- Éviter le décalage des composants et l'écart de position lors d'un fonctionnement prolongé de l'équipement
- Maintenir une précision de fonctionnement mécanique constante et précise
Supérieurs aux anneaux métalliques traditionnels, les anneaux PEEK présentent une forte adaptabilité environnementale et des performances multifonctionnelles pour divers équipements industriels. Leurs principaux avantages d’application sont les suivants :
Convient aux pompes, vannes et ensembles rotatifs pour faciliter l'étanchéité, amortir les vibrations et réduire le bruit de fonctionnement
Résiste à l'érosion causée par les huiles hydrauliques, les liquides de refroidissement, les acides faibles, les alcalis faibles et le brouillard salin
Protéger les principales pièces internes des systèmes de fluides chimiques et des machines marines offshore
Évite efficacement les défauts de rouille courants avec les anneaux métalliques conventionnels
Le point de fusion élevé du PEEK, sa viscosité à l’état fondu élevé et son taux de cristallisation rapide peuvent provoquer des défauts de traitement tels que des contraintes résiduelles, des marques d’évier, une déformation et une mauvaise circularité dans les pièces annulaires de précision. Pour résoudre ces problèmes et garantir une stabilité dimensionnelle constante à long terme, nous adoptons des solutions de fabrication standardisées :
Usinage CNC de précision et moulage par injection de précision à haute température pour différents lots et exigences de précision
Le post-traitement professionnel standard est adapté aux deux méthodes de production
Élimine efficacement les défauts de traitement et garantit une stabilité dimensionnelle durable pour les applications finales
Cette voie de fabrication fonctionne bien pour les anneaux à paroi mince, les anneaux de grand diamètre, les anneaux CMP semi-conducteurs, les composants annulaires de qualité médicale, les anneaux de forme spéciale fendus/étagés, les pièces personnalisées non standard et les échantillons de R&D en petits lots. Aucune ouverture de moule n’est requise. Les commandes personnalisées basées sur des dessins techniques ou des échantillons physiques sont entièrement acceptables.
Bénéficiant d’une précision d’usinage exceptionnelle, la tolérance dimensionnelle peut atteindre ±0,01 mm. La circularité et la planéité sont bien maîtrisées. Une séance de recuit dédiée après le traitement soulage complètement les contraintes internes, de sorte qu'aucune déformation permanente n'apparaisse après l'installation.
Cela dit, le traitement CNC se heurte encore à des obstacles tangibles lors de la manipulation d’anneaux PEEK à paroi mince et de grand diamètre. Les pièces ont tendance à se déformer sous l’effet de la force de serrage ; le rebond du matériau se produit juste après la coupe ; la planéité et la circularité sont difficiles à stabiliser. Une chaleur de coupe excessive fait fondre une partie du matériau PEEK, entraînant la formation de bavures et une texture de surface rugueuse.
1. Nous adoptons des fixations d'outils avec des surfaces de contact souples pour réduire la tension de serrage ;
2. nous effectuons une coupe en couches avec une faible profondeur de coupe ; les pièces subissent un recuit juste après l'usinage grossier avant de procéder à la coupe fine ;
3. Les paramètres de coupe sont affinés, associés à des outils de coupe tranchants ;
4. Le refroidissement par brouillard est adopté au lieu de tremper les pièces dans un liquide de refroidissement massif.
Le moulage par injection s'adapte aux commandes industrielles de masse d'anneaux plats standard, de bagues de retenue et de colliers de limite. Le coût de production unitaire diminue considérablement avec les séries en grand volume. Des structures complexes avec des rainures et des marches peuvent être moulées en une seule fois, apportant une superbe cohérence dimensionnelle sur des lots entiers.
Le moulage par injection PEEK comporte cependant des difficultés inhérentes. Sa viscosité fondue extrêmement élevée conduit à une mauvaise fluidité. Les anneaux à paroi mince souffrent souvent d'un remplissage incomplet, de marques d'évier et de lignes de soudure évidentes. Une cristallisation rapide crée des contraintes internes massives lors du moulage, ce qui provoque une déformation une fois les produits démoulés.
1. La température précise de plastification est contrôlée entre 380 ℃ et 420 ℃ ;
2. les canaux de moulage et les structures de portes sont redessinés pour un meilleur écoulement des fluides ;
3. Le maintien de la pression segmentée et le refroidissement par gradient améliorent les résultats de remplissage de la matière fondue, tandis que les moules à température constante refroidissent lentement ;
4. Un recuit dégradé est organisé après le moulage pour libérer complètement les contraintes de moulage.
- Spécialisé en R&D et fabrication de pièces annulaires PEEK
- Capacités intégrées : R&D interne sur les matériaux, développement de moules, usinage CNC de précision, moulage par injection à haute température
- Expertise dans les produits exigeants : anneaux polyéther éther cétone de haute précision, à paroi mince, de grand diamètre et de forme irrégulière
- Les processus optimisés résolvent les problèmes courants de l'industrie : remplissage insuffisant de la matière fondue, déformation induite par les contraintes, mauvaise planéité et performances incohérentes d'un lot à l'autre.
- Contrôle qualité du cycle complet couvrant l'approvisionnement en matières premières, la production et le post-traitement
- Uniquement des pellets PEEK 100% vierges ; les matériaux recyclés ou mélangés sont interdits
- COA (Certificate of Analysis) disponible par lot sur demande
- Qualités de matériaux disponibles :
-Vierge PEEK1000
- 30 % de PEEK renforcé de fibres de verre (GF30)
- PEEK renforcé à 30 % de fibres de carbone (CF30)
- PEEK modifié au PTFE
- PEEK antistatique ESD
- PEEK de qualité médicale
- Pas de bulles, de trous d'épingle, de marques d'évier, de fissures, de déformations, de délaminage ou de lignes de soudure proéminentes sur les surfaces
- Alésage intérieur, cercle extérieur et faces d'extrémité entièrement ébavurés, sans arêtes vives
- L'écaillage des bords, les rayures profondes et la contamination par l'huile sont strictement interdits.
- Pour anneaux PEEK de qualité salle blanche : surfaces exemptes de poussière et de résidus de particules fines
- Pièces standards : tolérance ±0,05mm
- Pièces personnalisées de haute précision : tolérance ±0,01 mm
- Inspection stricte de la circularité, de la planéité, de l'uniformité de l'épaisseur des parois et de la circularité
- Garantir un dégagement de montage stable pour éviter tout blocage ou tout desserrage
- Contrôle de planéité supplémentaire pour les anneaux à paroi mince afin d'éviter toute déformation
- Tous les anneaux polyéther éther cétone de précision subissent un recuit dégradé après traitement
- Élimine les contraintes résiduelles générées par l'usinage CNC ou le moulage par injection
- Empêche le changement de forme, la dérive dimensionnelle et la rupture par fluage sous un service à long terme à haute température et à pression continue
- Tournage et fraisage CNC
- Moulage par injection à haute température
- Fabrication sur mesure basée sur des dessins pour des clients industriels mondiaux
- Gamme de produits : composants PEEK vierges, renforcés de fibres de carbone et modifiés antistatiques (bagues d'usure, pièces de positionnement)
- Electronique automobile
- Équipements de transmission à semi-conducteurs
- Systèmes de contrôle des fluides marins
- MOQ flexible
- Délai de livraison fiable
- Composants en plastique haute performance sur mesure pour des clients industriels du monde entier
Les anneaux de support Peek conservent une résistance structurelle stable à des températures élevées et résistent au ramollissement, à la déformation permanente et au fluage sous une contrainte thermique prolongée.
Le déploiement typique couvre les assemblages électroniques automobiles, les structures internes des moteurs à énergie nouvelle, les composants de limite des capteurs à haute température, les équipements de chauffage industriels et le matériel aérospatial exposé à des cycles thermiques fréquents.
Grâce à son faible coefficient de friction inhérent, le PEEK génère des débris d'abrasion limités lors d'un mouvement continu et évite la contamination par l'huile à l'intérieur des boîtiers étanches. Les variantes remplies de fibre de carbone et modifiées au PTFE augmentent encore la résistance à l'usure dans des scénarios de charges lourdes.
Applications courantes : inserts d'usure pour joints de robots, bagues de poussée de transmission, composants d'usure rotatifs pour pompes et vannes, lignes de transmission à semi-conducteurs et équipements médicaux sans huile.
Une pression et une chaleur soutenues déclenchent à peine une déformation permanente du PEEK. Les écarts d'assemblage restent constants au fil des années, stoppant efficacement le desserrage axial et le décalage de positionnement. Cet avantage en fait un choix idéal pour les structures de positionnement de précision.
Scénarios applicables : composants limites pour instruments de précision, inserts de positionnement pour la manipulation des plaquettes, espaceurs isolants pour les tests optiques et pièces d'outillage de précision personnalisées.
Ces anneaux tolèrent les fluides hydrauliques, les liquides de refroidissement, les acides doux, les alcalis faibles, les solvants organiques et les brouillards salins côtiers. Exempts des problèmes de rouille observés sur les pièces métalliques, ils évitent également les risques de gonflement et d’hydrolyse typiques des plastiques à usage général.
Ils sont largement installés dans les ensembles de pompes et de vannes chimiques, les équipements de contrôle des fluides offshore, les instruments de test marins et le matériel des systèmes de refroidissement automobiles.
A1 : Nous fabriquons un anneau plat PEEK, un anneau de retenue PEEK, un anneau étagé PEEK, un anneau rainuré PEEK, un anneau PEEK CMP et un anneau de butée PEEK.
R2 : Oui. Le PEEK présente une autolubrification inhérente. Il prend en charge un fonctionnement par friction sèche à long terme sans pollution par les hydrocarbures, s'adaptant parfaitement aux salles blanches, aux machines médicales, aux équipements de transformation des aliments et aux appareils à vide.
A3 : L’utilisation interchangeable n’est pas recommandée :
1) N'utilisez jamais de bagues d'appui en PEEK comme éléments d'étanchéité primaires, sinon une fuite de fluide continue se produirait.
2) N'utilisez pas de rondelles PEEK pour remplacer les joints pour une étanchéité à haute pression ; une planéité insuffisante déclenchera un suintement moyen.
3) Ne vous attendez pas à ce que les joints toriques PEEK offrent l'effet d'étanchéité élastique identique offert par les joints toriques en caoutchouc.
