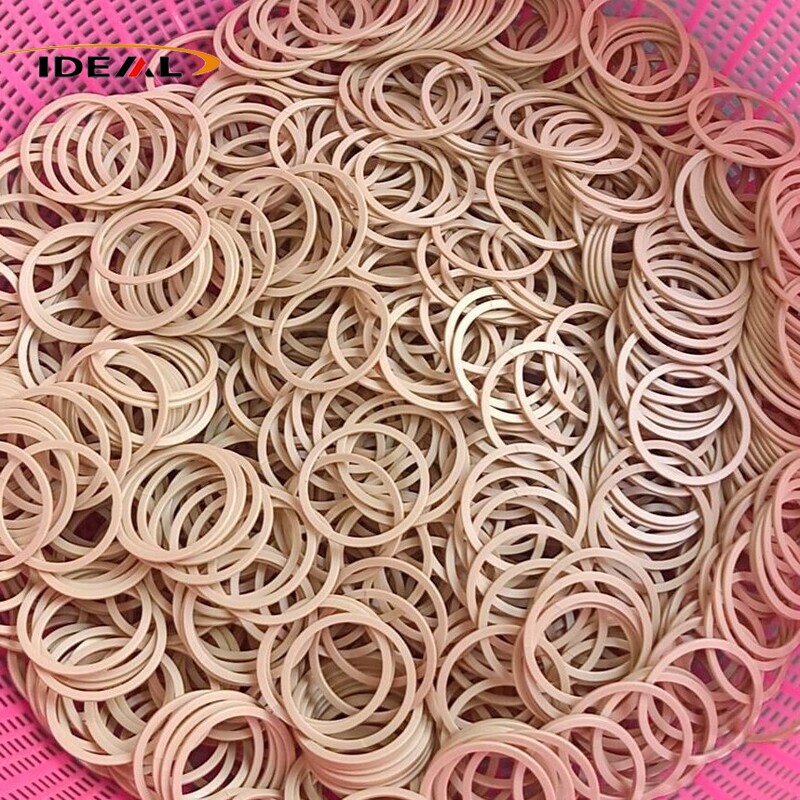

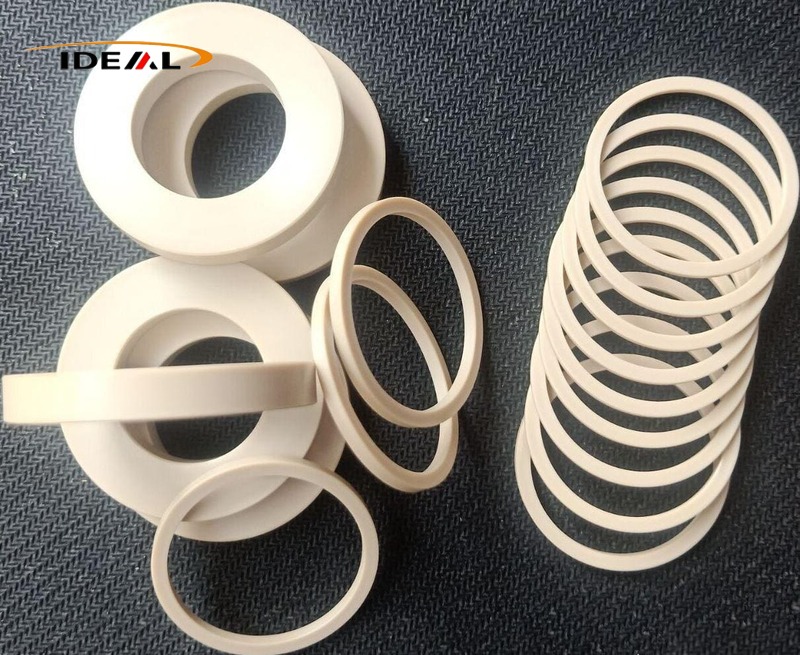

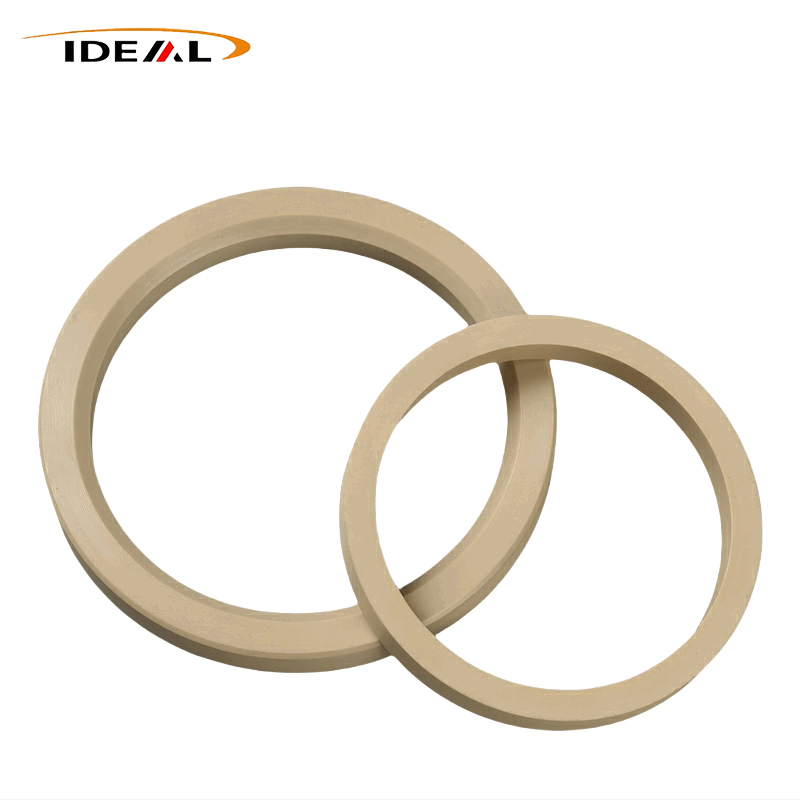

Les bagues d'étanchéité PEEK d'Ideal Plastic Factory sont des composants en plastique technique de haute performance conçus pour l'étanchéité et le support, caractérisés par une rigidité et une résistance au fluage élevées. Fabriqués à l'aide d'un usinage CNC de précision et d'un moulage par injection à haute température, complétés par un recuit de détente, ces produits offrent une précision dimensionnelle élevée et une qualité constante d'un lot à l'autre. Nous prenons en charge la production personnalisée basée sur des dessins non standard, des échantillonnages en petits lots et des commandes d'exportation à grande échelle.
Bagues d'étanchéité PEEK proposées parUsine de plastique idéalesont des composants d'étanchéité et de support annulaires hautes performances fabriqués à partir d'un matériau de base en polyétheréthercétone. Les clients les déploient généralement sous forme de bagues de guidage, de bagues de support et de bagues anti-extrusion, qui s'intègrent parfaitement dans les rainures d'étanchéité dynamiques et statiques.
Ces composants annulaires remplissent plusieurs fonctions pratiques à la fois : guider le mouvement, résister à l'usure abrasive, supporter les charges structurelles et empêcher l'extrusion du joint. Un détail clé à noter : presque toutes les bagues d’étanchéité autonomes en polyétheréthercétone n’ont pas les propriétés élastiques inhérentes au caoutchouc. Pour une bonne étanchéité, ils doivent être associés à des pièces élastiques auxiliaires.
Lorsqu'elles sont comparées à des bagues d'étanchéité en PTFE et en nylon, les alternatives PEEK offrent une résistance au fluage bien plus forte dans des conditions de travail extrêmes : chaleur élevée, pression élevée et fluides chimiques corrosifs. Ils résolvent efficacement les problèmes industriels récurrents rencontrés avec les joints conventionnels, notamment la déformation par écoulement à froid, le changement dimensionnel et la panne prématurée. Grâce à ces caractéristiques fiables, ils sont largement intégrés dans les ensembles d’étanchéité pour équipements industriels haut de gamme dans de nombreux secteurs.
En fonctionnement réel, les bagues d'étanchéité en polyétheréthercétone agissent uniquement comme des surfaces de glissement rigides qui résistent à la chaleur, au frottement et à la déformation par fluage. Toute la précharge de compression nécessaire à une étanchéité efficace provient de matériel élastique externe, tel que des joints toriques et des ressorts métalliques sous tension. Cette différence fondamentale distingue fondamentalement les bagues d’étanchéité en polyétheréthercétone des bagues d’étanchéité en caoutchouc plein.
Dans les environnements à haute pression, les bagues d'étanchéité élastiques sont facilement forcées par les fluides dans les minuscules espaces d'assemblage des rainures d'étanchéité. Cette compression continue finira par provoquer une rupture par cisaillement de l'élastomère.
Installés comme une barrière rigide, les anneaux d'appui en PEEK empêchent les joints toriques d'être extrudés dans les espaces. Cette configuration augmente la pression nominale globale de l'ensemble du système d'étanchéité et prolonge considérablement la durée de vie des joints toriques appariés.
Montés sur les pistons et les tiges de piston pour un mouvement alternatif ou rotatif, ces anneaux absorbent les charges latérales et maintiennent un alignement axial précis. Ils arrêtent le contact direct métal sur métal entre les composants mécaniques, compensent la déflexion radiale générée pendant le fonctionnement de l'équipement et protègent les éléments d'étanchéité internes contre les dommages provoqués par des charges latérales inégales.
|
Article
|
Détails des spécifications
|
|---|---|
|
Nom du produit
|
Bagues d'étanchéité en PEEK (polyéther éther cétone)
|
|
Matériaux disponibles
|
PEEK pur non chargé, PEEK chargé de fibre de carbone, composite fibre de carbone + graphite + PTFE modifié lubrifié
|
|
Options de couleur
|
Beige (PEEK naturel), Noir (grades modifiés chargés)
|
|
Processus de fabrication
|
Usinage de précision CNC/moulage par injection de précision à haute température
|
|
Tolérance dimensionnelle
|
Usinage CNC : ±0,02~±0,05 mmMoulage par injection : ±0,08~±0,10 mm
|
|
Rugosité de la surface
|
Usinage CNC : Ra 1,6 – Ra 3,2 Moulage par injection : Ra 3,2 – Ra 6,3
|
|
Certifications
|
ISO9001, RoHS, PORTÉE
|
|
Types de produits
|
Anneaux de guidage PEEK, anneaux de support résistants à l'usure, anneaux d'appui PEEK
|
Conçus pour les points d'étanchéité dynamiques rotatifs et alternatifs, les bagues d'étanchéité en polyétheréthercétone maintiennent des dimensions stables malgré les fluctuations de pression et de température. Les propriétés intégrées anti-fluage et anti-écoulement à froid empêchent la déformation permanente de la forme pendant le mouvement cyclique. Grâce à leurs caractéristiques inhérentes de faible friction, ils résistent aux impacts mécaniques répétés et offrent une résistance à l’usure constante.
Contrairement aux joints en caoutchouc flexibles qui reposent sur un rebond élastique, les bagues d'étanchéité en PEEK présentent une rigidité structurelle élevée, permettant un positionnement précis pour les structures d'étanchéité mécaniques dynamiques.
Sous des charges alternées continues et des variations de température, le matériau évite les déformations permanentes. Il maintient les interfaces d'étanchéité bien ajustées tout au long des cycles de fonctionnement longs, idéal pour les arbres rotatifs et les ensembles d'étanchéité à mouvement linéaire.
Les caractéristiques naturelles de faible friction minimisent l'usure du matériel d'accouplement. Pour les équipements présentant des mouvements relatifs fréquents, ces bagues d'étanchéité réduisent la génération de particules et s'adaptent aux conditions de travail sans huile courantes dans l'automatisation et les dispositifs médicaux.
Le PEEK conserve une forme physique stable au contact des fluides hydrauliques, des fluides de coupe et des solutions légèrement corrosives. La dégradation et le gonflement sont rarement provoqués par des agents chimiques non oxydants, adaptés aux équipements de contrôle des fluides fonctionnant dans des environnements moyennement agressifs.
Ces éléments coulissants sont conçus pour des configurations d'étanchéité combinées, notamment Stepseals et Glyd Rings, et fonctionnent toujours en association avec des élastomères à joint torique.
Les joints toriques fournissent une force de prétension constante, tandis que les surfaces coulissantes en PEEK entrent directement en contact avec les fluides de traitement et les homologues de friction. Ils prennent en charge la résistance à l’usure par glissement et le confinement des fluides. Ces produits sont largement appliqués aux vérins hydrauliques alternatifs à haute pression et aux ensembles d’étanchéité rotatifs.
Une fois installés dans les rainures désignées, les composants élastiques (les joints toriques dans la plupart des cas) sont comprimés et produisent une force de précharge radiale. Cette force constante presse fermement la bague d'étanchéité PEEK contre la surface d'étanchéité correspondante, soit la surface extérieure de l'arbre, soit la paroi intérieure du cylindre.
Avec des faces d'extrémité usinées avec précision, les anneaux PEEK s'ajustent étroitement pour combler les espaces microscopiques et bloquer les fuites de fluide. À mesure que la pression interne du fluide augmente, une plus grande compression est exercée sur la bague d'étanchéité. La pression de contact entre les surfaces correspondantes augmente en conséquence, permettant des performances d'étanchéité auto-serrantes activées par la pression.
Les pièces élastiques produisent en permanence une pression de précharge stable, maintenant la bague d'étanchéité en PEEK fermement adhérée aux surfaces de contact en mouvement à tout moment.
La pression du fluide du système agit sur la face arrière de chaque anneau PEEK. Il pousse la lèvre d'étanchéité vers l'extérieur pour augmenter la pression spécifique de contact, formant ainsi un effet d'étanchéité auto-serrant durable.
Une coque coulissante en PEEK en forme de U renferme un ressort métallique alimenté à l'intérieur. Lors de l'installation, le ressort comprimé se dilate vers l'extérieur pour maintenir l'anneau coulissant PEEK ouvert, créant ainsi une précharge de contact initiale pour l'étanchéité.
Des fluctuations de température et une légère usure abrasive se produiront après un fonctionnement prolongé. Le ressort interne rebondit progressivement pour compenser les variations dimensionnelles, et une pression de contact d'étanchéité stable peut être maintenue tout au long du cycle de service.

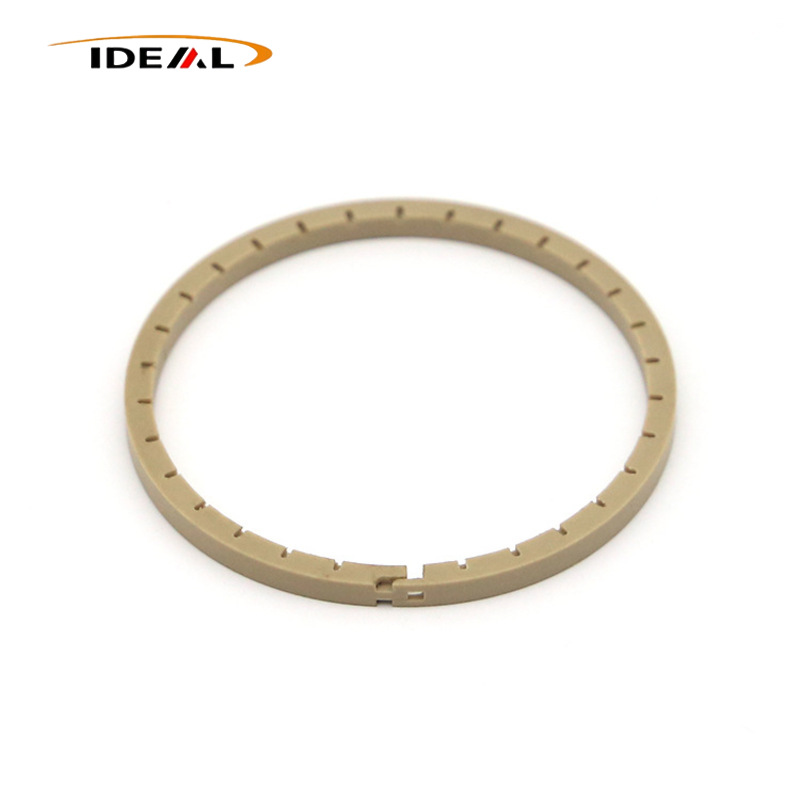

Les coupes fendues sont conçues exclusivement pour simplifier l'installation dans les rainures d'étanchéité.
Encoches en spirale :Après assemblage et compression, les deux côtés de la coupe en spirale se décalent l'un contre l'autre et se ferment complètement. Les voies de fuite sont en grande partie éliminées, ce qui rend cette conception adaptée aux scénarios haute pression nécessitant une fuite de fluide quasi nulle.
Coupes droites et coupes angulaires simples :Des fuites infimes subsistent au niveau de l'encoche après l'installation. Ces styles ne s’appliquent pas à l’étanchéité dynamique à haute pression exigeant une fuite totale nulle.
Pour cette raison, les bagues fendues en spirale ou les bagues solides monobloc non fendues restent le premier choix pour les applications d'étanchéité dynamique à haute pression.
Grâce aux atouts combinés de résistance au fluage, de stabilité thermique, d'inertie chimique et de résistance à l'abrasion, les bagues d'étanchéité en polyétheréthercétone sont largement déployées pour les machines industrielles haut de gamme fonctionnant sous une chaleur élevée, une pression intense, un environnement corrosif et des environnements de travail ultra-propres.
Appliqué dans les rainures d'étanchéité des vérins hydrauliques haute pression, des servovalves et des collecteurs de vannes comme bagues de support ou bagues d'appui. Ils bloquent efficacement l'extrusion provoquée par une pression de fluide élevée et allongent le cycle de service des composants d'étanchéité correspondants. Pour des conditions de pression bidirectionnelles, ces bagues peuvent être installées des deux côtés de l’ensemble d’étanchéité.
Couramment monté sur les outils de fond de trou et les ensembles d'étanchéité de tête de puits. Confrontés à une chaleur extrême, à une haute pression et à des milieux pétroliers et gaziers corrosifs en fond de trou, leur forte capacité anti-fluage garantit un fonctionnement stable à long terme. Des anneaux intégrés solides et non fendus sont fortement recommandés pour les conditions de service à ultra haute pression.
Utilisé sur les chambres à vide et les vannes de gazoduc de traitement. La qualité PEEK vierge non chargée est ici obligatoire pour un dégazage ultra-faible, qui protège les joints FFKM/O-ring. Les variantes PEEK chargées de carbone sont totalement interdites pour de telles applications.
Installé sur les connecteurs de réacteurs et les canalisations de filtre haute pression. Ces anneaux maintiennent des performances stables lorsqu'ils sont exposés à des acides, des alcalis et divers solvants organiques.
Convient pour l'étanchéité des fluides à haute pression sur les vannes d'énergie à hydrogène et les équipements de test de stockage d'énergie.
Idéal pour les ensembles de vannes de fluide exposés à de larges plages de températures et à des cycles de stérilisation répétés qui exigent des normes de propreté strictes.
- Axé sur les bagues d'étanchéité PEEK hautes performances pour les équipements industriels critiques
- Spécialisé dans la conception personnalisée et la production de masse stable
- Objectif : résoudre les défauts d'étanchéité que les produits standards ne peuvent pas résoudre
- Les joints extrudent ou se brisent sous haute pression
- Se déformer, se déformer ou fuir à des températures élevées
- Corroder ou gonfler dans les fluides chimiques
- S'use rapidement en mouvement alternatif/rotatif
- Incohérence des dimensions provoquant une défaillance de l'assemblage
- Temps d'arrêt imprévus et coûts de maintenance élevés
- Nous contrôlons les contraintes résiduelles, la planéité et le retrait de cristallisation — facteurs clés ignorés par la plupart des fournisseurs
- Nos joints restent stables à haute température et haute pression
- Pas de déformation rapide, pas de fuite, pas de rayures sur les surfaces de contact
- Durée de vie plus longue et moins d'interruptions de maintenance
- Deux procédés fiables : usinage CNC de précision et moulage par injection de précision
- Recuit obligatoire pour tous les joints PEEK pour stabiliser les dimensions
- Contrôle qualité complet du processus, du matériau au produit fini
- Inspection visuelle et dimensionnelle à 100% avant livraison
- Formulations de matériaux personnalisables pour :
- résistance à l'usure
- résistance à la corrosion
- performances d'isolation
- Stable dans des conditions de travail dynamiques (rotatif / alternatif)
- Excellente compatibilité chimique et stabilité structurelle
- Systèmes hydrauliques
- Équipement de production automatique
- Machines de contrôle des fluides médicaux
- Instruments de précision et automatisation industrielle dans le monde entier
- Fabricant professionnel de composants d'étanchéité en plastique d'ingénierie
- Expérience mature en traitement PEEK
- Qualité stable, livraison fiable, service global
- Partenaire à long terme des clients industriels nécessitant des joints hautes performances
A1 : Non. Le PEEK offre une rigidité élevée avec pratiquement aucune élasticité. Toute la précharge de compression requise pour une étanchéité étanche est fournie par des joints toriques ou des ressorts métalliques sous tension. Le PEEK sert uniquement de surface coulissante durable qui résiste à l’usure et à l’érosion chimique.
A2 : Dans une plage de pression raisonnable, le mécanisme d’auto-serrage augmente la pression de contact et améliore les effets d’étanchéité. Une fois que la pression dépasse le seuil nominal, les joints seront extrudés et endommagés sans bagues d'appui correctement installées, entraînant immédiatement une défaillance totale de l'étanchéité.
A3 : Dans la plupart des conditions de fonctionnement, ils fonctionnent comme des composants de support et de protection rigides. Manquant d'élasticité intrinsèque, ils doivent être assemblés aux côtés de joints élastiques tels que des joints toriques pour former un système d'étanchéité complet.
A4 : Pas du tout conseillé. Les charges carbonées comportent des risques de dégazage et de contamination particulaire. Seul le matériau PEEK pur non chargé est autorisé pour les environnements de production de semi-conducteurs.
