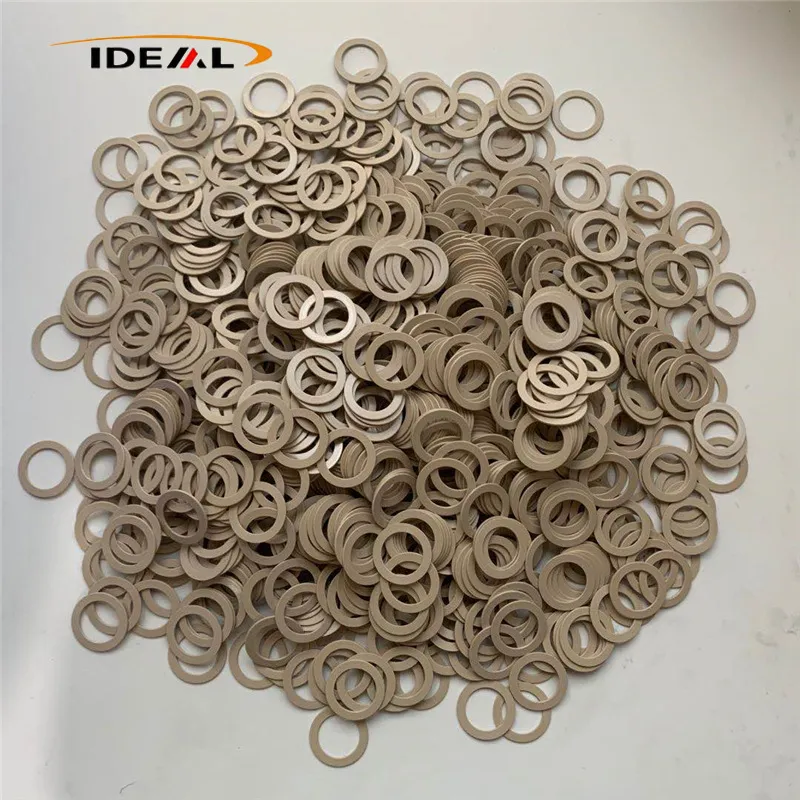

Ideal Plastic fournit des rondelles PEEK de haute qualité. Notre usine utilise une approche à double processus combinant un usinage CNC de précision et un moulage par injection de précision, complétés par un recuit de détente et un meulage de précision. Nous prenons en charge la production de composants ultra-fins (jusqu'à 0,1 mm), de formes irrégulières non standard et de conceptions personnalisées de haute précision. Les produits finis se caractérisent par une précision dimensionnelle élevée, une déformation minimale et une absence de contrainte interne ; ils offrent une durée de vie bien supérieure à celle des rondelles en nylon, POM ou plastiques standard, ce qui en fait des remplacements appropriés pour les rondelles métalliques dans de nombreuses applications.
Rondelles PEEK deUsine de plastique idéalesont des composants de base en forme de disque mince largement utilisés dans les équipements de précision haut de gamme. Ils remplissent de multiples fonctions pratiques : portance, réduction du frottement, isolation électrique, amortissement des vibrations et étanchéité auxiliaire contre les fuites. Ces pièces minces assument des tâches vitales au sein des machines, notamment supporter la pression axiale, réduire le frottement de glissement, séparer électriquement les composants métalliques, empêcher le desserrage et compenser les erreurs dimensionnelles lors de l'assemblage.
Lorsque les boulons sont serrés, ces rondelles répartissent uniformément la force de compression sur les surfaces de contact. Ils compensent également les jeux d'assemblage, ajustent les jeux axiaux et absorbent les vibrations et les impacts soudains. De cette façon, l’équipement reste étanche et stable pendant un fonctionnement continu.
De nombreux systèmes mécaniques utilisent des rondelles en polyétheréthercétone (PEEK) comme cales de butée pour résister au frottement axial. Grâce au caractère autolubrifiant inhérent au matériau, ils réduisent considérablement l’usure et protègent les surfaces des arbres métalliques appariés, tout en réduisant le bruit de fonctionnement des systèmes de transmission. Avec une grande résistance à la chaleur et une forte capacité anti-fluage, ils maintiennent des jeux constants même après un fonctionnement à long terme à des températures élevées.
Le PEEK est un matériau polymère à haute isolation. Placé entre deux composants métalliques, il arrête efficacement la conduction électrique, évitant les fuites, les courants de Foucault et le transfert statique. Le PEEK pur non chargé est amagnétique, il n'interférera donc jamais avec les capteurs, les outils d'inspection optique et les instruments de précision, et exclut les erreurs causées par des perturbations électromagnétiques.
Le matériau résiste bien aux acides, aux alcalis, à l’huile hydraulique, aux solvants organiques et à la vapeur à haute température. Contrairement aux rondelles métalliques, elle ne rouillera jamais. Il ne libère pratiquement aucun gaz et rejette un minimum de particules fines, répondant ainsi aux exigences strictes de propreté des appareils à vide à semi-conducteurs et des machines médicales, sans contaminer les chambres internes ou les pièces à usiner.

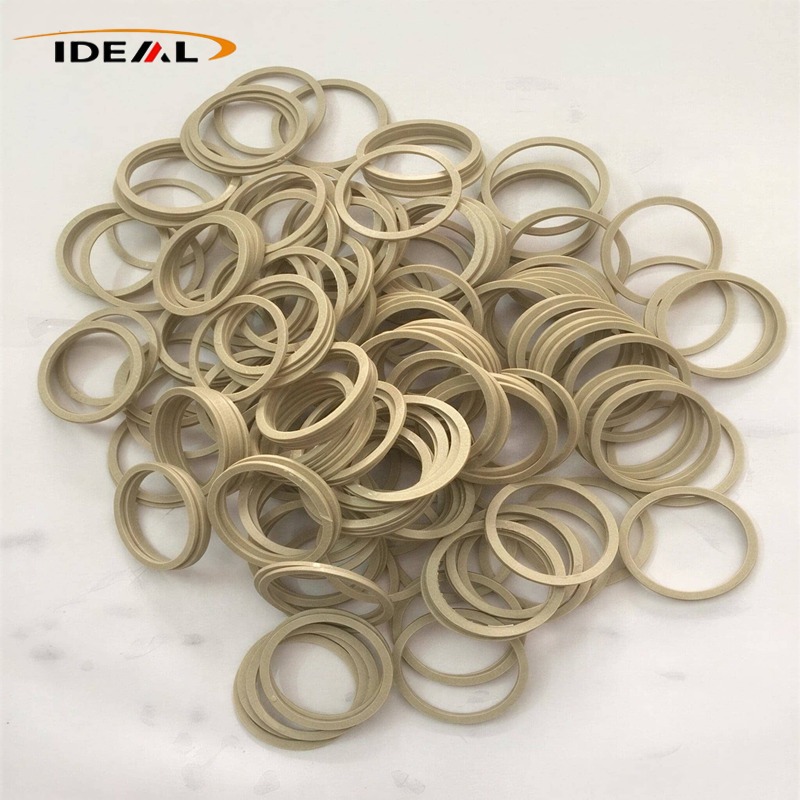

Les types courants comprennent : les rondelles plates PEEK, les rondelles de butée, les rondelles fendues en forme de C, les rondelles à épaulement/rondelles étagées, les rondelles ondulées.
Ces fines feuilles de précision se déforment, se déforment facilement ou finissent par avoir une épaisseur inégale. Le PEEK lui-même a un point de fusion élevé et une viscosité à l’état fondu extrêmement élevée ; la contrainte interne a tendance à s'accumuler à mesure qu'elle refroidit après la formation. Pour ces raisons, l'industrie adopte principalement deux méthodes de production matures : la découpe de précision CNC et le moulage par injection de précision à haute température, toutes deux associées à des étapes de post-traitement standardisées.
Ce processus fonctionne mieux pour les cales ultra fines, les tailles non standard personnalisées, les pièces nécessitant des tolérances ultra serrées, les accessoires de qualité salle blanche pour les domaines médicaux et des semi-conducteurs, les prototypes en petits lots et les rondelles PEEK irrégulières. La spécification la plus fine que nous puissions produire atteint 0,1 mm.
Avantages :Aucune ligne de soudure, répartition uniforme des charges et aucune contrainte résiduelle apportée par le moulage par injection. Les articles finis présentent une excellente planéité et résistent à la déformation même sous une compression prolongée à haute température. Nous pouvons personnaliser le diamètre intérieur, le diamètre extérieur, l'épaisseur et les contours irréguliers en fonction des dessins du client.
Difficultés de production :Les flans ultra-fins ont tendance à rebondir ou à s'écailler pendant la coupe. Les fabricants doivent sélectionner avec soin les outils de coupe, concevoir des montages dédiés et contrôler correctement la vitesse de coupe. Un mauvais traitement conduira directement à une planéité sans réserve.
Convient à la production en série de rondelles plates standard, aux commandes industrielles de gros volumes et aux rondelles de butée à tolérance générale. Il convient également à la fabrication en série de produits PEEK chargés en fibre de carbone ou en fibre de verre.
Avantages :Coût unitaire inférieur pour les commandes groupées et cycles de livraison plus rapides, idéal pour la production en série à long terme de tailles standard. Des structures intégrées complexes telles que des rondelles à épaulement et des rondelles ondulées peuvent être formées en une seule étape de moulage.
Difficultés de production :La viscosité élevée du PEEK rend le remplissage des moules difficile. Les défauts courants incluent les marques d’évier, les lignes de soudure et les contraintes internes emprisonnées. Sans traitement de recuit, les rondelles moulées par injection se déformeront progressivement lorsqu'elles seront exposées à des cycles répétés de chaud et de froid.
Plastique idéalest un fabricant source avec 15 ans d'expertise dédiée dans les rondelles polyéther éther cétone (PEEK) de haute précision, les éléments d'étanchéité personnalisés et les raccords industriels résistants à l'usure. En tant qu'usine directe, nous contrôlons chaque étape de la chaîne de production, depuis la découpe de précision des plaques et le moulage par injection à haute température jusqu'au recuit par gradient et à l'inspection dimensionnelle complète, garantissant une qualité constante de la matière première à la pièce finie.
Nous travaillons exclusivement avec de la résine PEEK vierge importée et relevons de front les défis les plus persistants de l'industrie :
1. Déformation des rondelles ultra fines – résolue grâce à des fixations personnalisées et un rodage double face pour garantir la planéité dans des conditions de travail de poussée et de friction.
2. Planéité et exigences dimensionnelles strictes – gérées via un recuit par gradient qui soulage complètement les contraintes internes, éliminant ainsi la déformation ou la dérive dimensionnelle après production.
3. Routage de production flexible – nous exécutons en parallèle l’usinage CNC et le moulage par injection de précision, vous permettant d’adapter le processus à vos exigences de tolérance et de volume :
Processus
1. Usinage CNC
2. Pièces ultra fines, de haute précision ou de qualité salle blanche
3. Moulage par injection de précision
4. Commandes en gros lots et de taille standard
Chaque laveuse est soumise à un contrôle dimensionnel à 100 % avant expédition. La planéité, la tolérance d'épaisseur, le diamètre intérieur/extérieur et l'intégrité de la surface sont tous vérifiés par rapport aux spécifications des dessins, et un certificat d'inspection formel accompagne chaque livraison.
1. Norme de surface : faces supérieure et inférieure lisses et parallèles ; exempt de déformations, de torsions, de bosses, de renflements, de rayures, de lignes de soudure, de bulles et de trous d'épingle.
2. Capacité de tolérance :
Norme : ± 0,05 mm
Ultra-précision (personnalisée) : ± 0,01 mm
Au-delà des rondelles en polyétheréthercétone (PEEK), Guangzhou Ideal conçoit des entretoises, des cales, des pièces isolantes et des composants de fixation personnalisés en PEEK, PTFE et autres polymères haute température. Notre atelier CNC multi-axes prend en charge :
1. Modification des matières premières
2. Usinage de précision CNC
3. Formage personnalisé selon les dessins du client
Nos composants sont fiables dans les domaines de l'automatisation industrielle, des équipements à énergie nouvelle et des machines de test optique, où la stabilité dimensionnelle et la cohérence d'un lot à l'autre ne sont pas négociables.
Contrôle qualité complet du processus. Précision dimensionnelle stable. Qualité constante des lots. Prix directs en usine sans intermédiaires.
|
Article
|
Spécification
|
|---|---|
|
Nom du produit
|
Rondelle en polyétheréthercétone (PEEK)
|
|
Matériel
|
PEEK1000 pur, PEEK renforcé de fibre de verre, PEEK renforcé de fibre de carbone, PEEK antistatique
|
|
Couleur
|
Noir, Beige
|
|
Diamètre intérieur (ID)
|
2 mm à 100 mm
|
|
Diamètre extérieur (OD)
|
5 mm à 150 mm
|
|
Épaisseur
|
0,2 mm à 20 mm
|
|
Précision d'usinage
|
Tolérance standard : ±0,05 mm ; Tolérance personnalisée de précision : ± 0,01 mm
|
|
Platitude
|
≤0,02 mm
|
|
Rugosité de la surface
|
Ra≤0,8 μm
|
|
Échantillon
|
A négocier
|
|
Certificats
|
ISO9001, RoHS, PORTÉE
|
|
Types disponibles
|

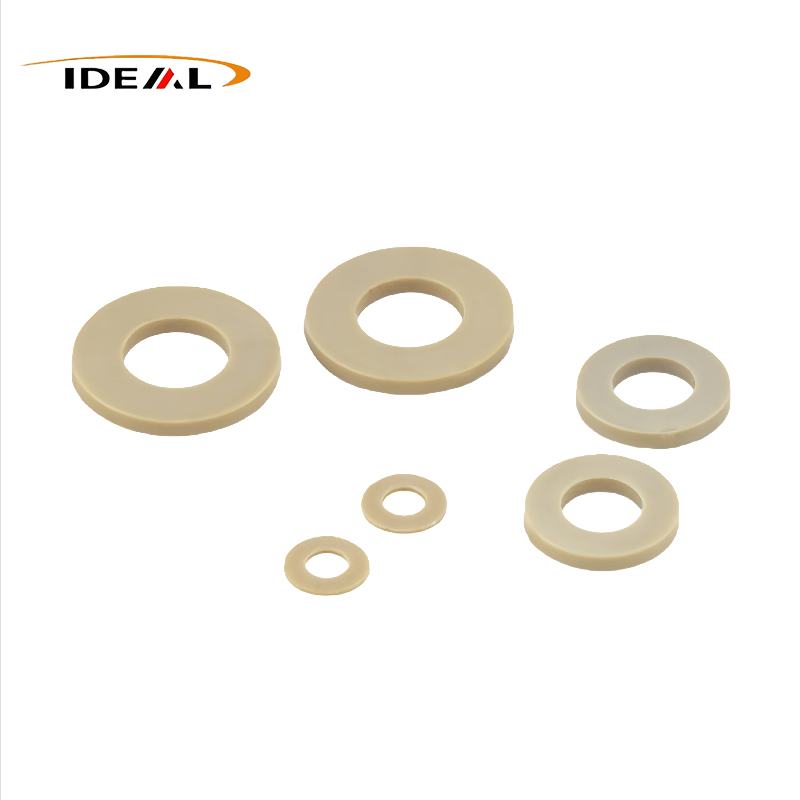

Rondelles plates PEEK, rondelles de butée, rondelles à épaulement/marche, rondelles ondulées, rondelles fendues en forme de C
|
Fabriquées à partir de résine vierge à base de polyétheréthercétone, les rondelles PEEK combinent la robustesse des plastiques techniques haute performance avec des propriétés physiques constantes requises pour les environnements industriels à haute température. Principalement déployés comme composants d'espacement dans des ensembles de fixation de précision, ils offrent un support axial fiable, réduisent le frottement de glissement et assurent une séparation électrique entre le matériel d'accouplement.
Nous proposons plusieurs qualités de matériaux pour s'adapter à des conditions de travail variées : PEEK vierge non chargé, renforcé de fibre de carbone, renforcé de fibre de verre et formulations modifiées antistatiques personnalisées. Les principales forces fonctionnelles sont décrites ci-dessous.
Le matériau PEEK résiste efficacement à la déformation par fluage. Même sous des charges de compression et thermiques soutenues, la variation d’épaisseur reste minime. Les écarts axiaux restent constants tout au long de la longue durée de vie, réduisant ainsi les vibrations et les bruits anormaux causés par l'augmentation progressive du jeu après un fonctionnement prolongé de l'équipement.
La base PEEK présente une autolubrification solide inhérente et réduit l'entretien de routine de la graisse. Lorsqu'ils sont utilisés comme rondelles de butée supportant des charges de glissement axial, ces composants fonctionnent avec un faible frottement avec une légère perte d'usure. Les arbres métalliques correspondants bénéficient d'une protection fiable, évitant le grippage et les rayures de surface dues au contact direct métal sur métal.
Le PEEK vierge non chargé agit comme un isolant électrique non magnétique. Installé entre des pièces métalliques distinctes, il brise les chemins conducteurs pour éviter les fuites et les interférences par courants de Foucault. Cela garantit une sortie de signal stable pour les capteurs et les modules de détection optique.
Les rondelles PEEK (Polyéther Éther Cétone) résistent à la plupart des acides, alcalis, huiles et solvants industriels courants. Un fonctionnement continu dans des acides concentrés fortement oxydants tels que l'acide sulfurique concentré et l'acide nitrique concentré n'est pas recommandé. Des performances stables sont maintenues dans les atmosphères de fluides de coupe, de vapeur et de brouillard salin.
Contrairement aux cales métalliques, ces rondelles ne se corroderont pas. Comparés aux pièces en plastique classiques, ils résistent au gonflement et à la dégradation chimique lors d'une exposition à long terme, ce qui les rend adaptés aux unités de traitement chimique et aux installations offshore à forte humidité.
Le matériau équilibre la résistance aux chocs et les performances anti-fatigue. Les fissures et les écailles des bords se produisent rarement sous des vibrations cycliques continues. Par rapport aux rondelles en PTFE, elles présentent une rigidité plus élevée et une tendance à l'écoulement à froid bien moindre, satisfaisant ainsi les exigences des assemblages de transmission à long terme.
A1 : Les rondelles standard en nylon et en plastique POM présentent de nombreux inconvénients lors des applications sur le terrain. Leur résistance à la chaleur est limitée, la déformation par fluage se produit facilement, la déformation permanente par compression se produit sous charge, la taille augmente une fois qu'ils absorbent l'humidité et l'abrasion se produit rapidement.
Les rondelles en plastique PEEK peuvent supporter une chaleur de travail constante jusqu'à 260 degrés Celsius. Ils présentent une résistance au fluage exceptionnelle et des dimensions ultra-stables. Leur durée de vie contre l’abrasion est environ 5 à 10 fois plus longue que celle des alternatives en plastique ordinaires. Les assemblages restent serrés sans relâchement ni rupture totale même après des années de fonctionnement continu.
A2 : Aucun entretien d’huile n’est nécessaire. Grâce à la propriété autolubrifiante inhérente du PEEK, ces rondelles peuvent supporter un fonctionnement à friction sèche à long terme. Aucune perte de poudre ni blocage mécanique ne se produira. Ils conviennent parfaitement aux ateliers sans poussière, aux appareils médicaux, aux machines de transformation des aliments et aux équipements sous vide sans surveillance.
A3 : Pour la grande majorité des scénarios nécessitant un assemblage de précision, une isolation, un fonctionnement silencieux, une conception légère, une protection contre la corrosion et une tolérance aux températures élevées, ces rondelles peuvent parfaitement remplacer les rondelles métalliques. Les utilisateurs bénéficient de multiples avantages : performances antirouille, isolation électrique, réduction des vibrations et du bruit, poids plus léger et aucune maintenance de routine.
Si vous êtes confronté à des conditions de travail lourdes et à haute pression, des matériaux PEEK modifiés renforcés peuvent être sélectionnés pour augmenter la capacité de charge globale.
A4 : Nous prenons entièrement en charge toutes les formes de personnalisation. Nous pouvons produire des rondelles ultra fines aussi minces que 0,1 mm, des pièces de grand diamètre extérieur, des composants avec des trous de forme spéciale, des rondelles à épaulement, des rondelles de butée et des pièces de précision fabriquées selon des tolérances serrées sur mesure. Nous acceptons les commandes basées sur des dessins de clients ou des échantillons physiques, couvrant des essais d'échantillons en petits lots ainsi que des calendriers de production en série de grands volumes.
A5 : Les commandes personnalisées de précision prennent entre 7 et 10 jours ouvrables pour être finalisées. Les commandes de production en gros à grande échelle nécessitent 15 à 20 jours ouvrables au total.
Tous les produits finis sont soumis à une inspection complète avant la livraison. Une traçabilité complète de la qualité est disponible pour chaque lot et notre usine accepte les audits de clients étrangers pour la coopération à l'exportation.
