Le polyétheréthercétone (PEEK) standard non chargé survit mieux à la chaleur extrême que presque tous les autres plastiques techniques. Cela change au moment où vous appliquez une charge mécanique. À des températures soutenues supérieures à 150°C, un composant PEEK non chargé soumis à une pression physique continue commencera à fluer, à se déformer et finira par perdre ses tolérances dimensionnelles. Vous résolvez ce problème en modifiant la matrice structurelle du polymère.

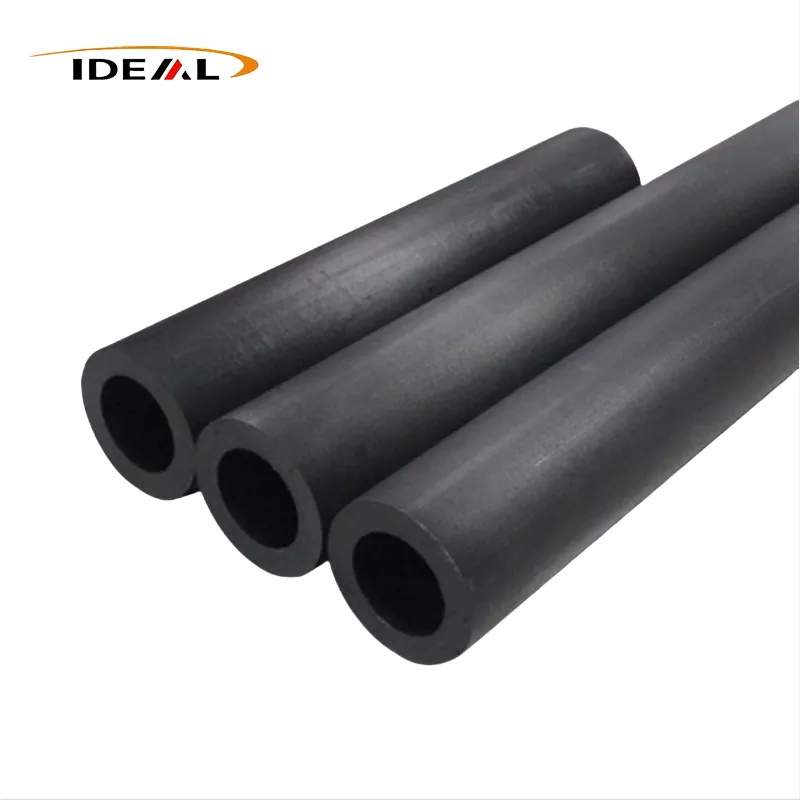

En mélangeant la résine de base avec 30 % de fibres de carbone courtes, les limites physiques du matériau changent considérablement. Le réseau interne de carbone agit comme un squelette rigide qui résiste au mouvement de la chaîne polymère. Cela pousse la température de déformation thermique (HDT) au-delà de 315°C. Il multiplie le module d'élasticité, réduit considérablement le coefficient de dilatation thermique et crée une surface d'usure qui dépasse de plusieurs ordres de grandeur le PEEK standard. Si votre application implique une friction élevée, des contraintes mécaniques et une chaleur agressive,Tubes PEEK renforcés de fibre de carboneoffrent la stabilité structurelle qui manque aux polymères purs.
Les défaillances techniques dans des environnements à haute température se produisent rarement parce qu’un matériau fond soudainement. Cela se produit parce qu’un matériau cède lentement. La déformation thermique est un processus progressif et rampant dans lequel une combinaison de chaleur et de pression force un polymère à sortir de sa forme prévue. Dans les applications de précision, un décalage dimensionnel de quelques centièmes de millimètre seulement est impossible à distinguer d’une défaillance totale d’un composant.
Considérons un roulement à manchon PEEK standard fonctionnant dans une pompe à grande vitesse à 200°C. La température ambiante est bien inférieure au point de fusion du PEEK de 343°C, mais la chaleur de friction localisée pousse la température de surface plus haut. À mesure que le matériau se ramollit légèrement, la charge mécanique de l'arbre rotatif comprime la paroi portante. Le diamètre intérieur s'agrandit. La tige commence à vibrer. La vibration augmente la friction, ce qui génère plus de chaleur, accélérant la déformation jusqu'à ce que le système se grippe complètement.
Ce mode de défaillance précis affecte les conduites d’acheminement des fluides, les manchons isolants et les cylindres porteurs dans l’industrie lourde. Les acheteurs se trompent souvent sur la cause profonde, pensant que le plastique ne supporte tout simplement pas la température. Le véritable problème est un manque de résistance à la compression à cette température spécifique. Lorsque vous spécifiez un tube pour un environnement à charge élevée et à chaleur élevée, se fier au point de fusion de base d'un matériau est une erreur coûteuse. Vous devez évaluer la température de déformation thermique sous charge. Les plastiques non chargés se dilatent de manière isotrope (dans toutes les directions de manière égale) lorsqu'ils sont chauffés. Sans agent de renforcement pour verrouiller la géométrie en place, il est physiquement impossible de maintenir des tolérances serrées dans un environnement thermique dynamique.
L'ajout de 30 % de fibres de carbone courtes à une matrice PEEK modifie fondamentalement la façon dont le matériau absorbe et distribue l'énergie mécanique. Les fibres de carbone sont beaucoup plus rigides et résistantes que le polymère environnant. Lorsqu'une charge est appliquée à un tube PEEK rempli à 30 % de carbone, la contrainte est transférée de la matrice en plastique relativement souple directement aux fibres de carbone rigides.
Ce transfert de contrainte est à l'origine du module élastique supérieur et de la résistance mécanique supérieure du matériau. Les fibres empêchent physiquement les chaînes polymères de glisser les unes sur les autres. Parce que le carbone ne se dilate pas au même rythme que le plastique lorsqu’il est chauffé, il agit comme une contrainte interne. Le coefficient de dilatation thermique linéaire diminue considérablement, ce qui signifie qu'un manchon usiné conservera ses diamètres intérieur et extérieur même lorsque la température de fonctionnement fluctue énormément.
L'ajout de carbone transforme également les propriétés tribologiques du matériau. Lorsque l'on compare le taux d'usure du CF PEEK au taux d'usure du PEEK standard, la variante renforcée fonctionne exceptionnellement bien dans des conditions de pression et de vitesse (PV) élevées. Dans une application de palier lisse ou de bague, les fibres de carbone se trouvent à l'interface d'usure. Ils supportent l'essentiel de la charge de friction, empêchant le polymère plus mou de se déchirer ou d'adhérer à la surface métallique correspondante. Cette résistance exceptionnelle à l’usure en fait le choix par défaut pour les pièces mobiles à friction élevée.
Cependant, cette rigidité structurelle introduit des compromis nécessaires dans le secteur manufacturier. Le PEEK CF30 est nettement plus dur et plus abrasif que le PEEK standard. Son traitement avec précision nécessite des outils spécialisés et des centres d'usinage CNC rigides. Parce que le matériau est plus rigide, il est également plus cassant ; il ne tolérera pas les charges de choc à fort impact ainsi qu'un polymère non chargé. Atteindre des géométries de précision nécessite une manipulation experte. Guangzhou Ideal fabrique ces tubes avec des tolérances spécifiques de ± 0,02 mm et propose des épaisseurs de paroi allant de 3 mm à 100 mm, garantissant que même les cylindres PEEK à paroi épaisse et à haute résistance à la compression répondent aux spécifications techniques exactes sans vides internes ni fractures de contrainte.
Les ingénieurs ne spécifient pas par défaut le PEEK renforcé de carbone. Le matériau est cher et nécessite un usinage précis. Il est choisi spécifiquement pour remplacer les matériaux défaillants, trop lourds ou incompatibles électromagnétiquement avec l'environnement d'exploitation. Les deux voies de substitution les plus courantes consistent à remplacer les métaux lourds dans le matériel de vol et le remplacement des plastiques isolants dans la fabrication de produits électroniques sensibles.
Chaque gramme de masse dans un avion ou un vaisseau spatial entraîne une pénalité de carburant. Les ingénieurs aérospatiaux passent des décennies à chercher des moyens d’alléger un châssis sans compromettre l’intégrité structurelle. Historiquement, les composants soumis à des fluides aéronautiques corrosifs, à des vibrations élevées et à la chaleur du moteur étaient fabriqués en titane ou en acier inoxydable. Aujourd'hui, la fibre de carbone PEEK de qualité aérospatiale remplace rapidement le métal dans les supports, les conduites de fluide et les manchons structurels.
Le calcul à l’origine de cette substitution est simple. Le titane a une densité d'environ 4,5 g/cm³. Le PEEK renforcé de carbone a une densité d'environ 1,4 g/cm³. Remplacer un tube métallique par un tube en plastique renforcé de carbone entraîne une réduction de poids immédiate de près de 70 %. Bien que le CF PEEK ne puisse pas égaler la résistance à la traction absolue du titane, il dépasse souvent les exigences de résistance spécifiques à l'application. Si un composant est sur-conçu en métal simplement pour survivre à la température de fonctionnement, le passage à un polymère à haute température supprime la masse inutile.
Au-delà du poids, CF PEEK élimine entièrement la corrosion galvanique. Lorsque différents métaux se touchent dans un environnement humide, l’un corrode l’autre. Le plastique brise ce circuit électrique. Cela rend les manchons PEEK en fibre de carbone usinés très précieux en tant qu'entretoises d'isolation et tubes de routage de protection dans les assemblages aérospatiaux complexes où plusieurs types de métaux interagissent.
L'industrie des semi-conducteurs applique des politiques de tolérance zéro en matière de contamination particulaire et de décharge électrostatique (ESD). Le déplacement de produits chimiques de haute pureté, d'eau désionisée ou de gaz de traitement dans une usine de fabrication nécessite des tubes qui ne se dégraderont pas, ne lessiveront pas les ions ou n'accumuleront pas de charge statique. Le PEEK non chargé est un excellent isolant chimique, mais c'est également un puissant isolant électrique. Lorsque les fluides traversent un tube en plastique non rempli, ils génèrent une charge triboélectrique. Sans chemin vers la terre, cette électricité statique s’accumule jusqu’à former un arc, détruisant instantanément des micropuces valant des milliers de dollars.
Le remplissage à 30 % en fibre de carbone résout ce problème. Le carbone étant électriquement conducteur, un réseau continu de fibres dans toute la matrice polymère diminue la résistivité de surface du matériau. Cela transforme le tube d'un isolant en un composant dissipateur d'électricité statique ou conducteur. En utilisanttubes CF PEEK haute températurepermet aux fabricants de mettre à la terre en toute sécurité leurs systèmes de routage de fluides.
Trouver des fournisseurs de tubes PEEK antistatiques fiables nécessite d'examiner de près leur environnement de production. La contamination de la résine ou la poussière lors du processus d'extrusion peuvent introduire des points de défaillance dans les équipements semi-conducteurs. Guangzhou Ideal exploite un atelier de moulage par injection sans poussière de classe 100 000 spécifiquement pour répondre aux normes de propreté requises par les applications médicales et les semi-conducteurs, garantissant que le tuyau conducteur en PEEK pour semi-conducteurs reste exempt de particules étrangères.
Acheter du PEEK renforcé de fibres de carbone n’est pas comme acheter du PVC de base. Les coûts des matières premières exigent des spécifications exactes, et la nature abrasive du remplissage de carbone signifie que tous les ateliers d'usinage ne peuvent pas respecter des tolérances strictes. Si vous achetez des tubes CF30 PEEK extrudés personnalisés ou des cylindres usinés, évaluez votre fournisseur par rapport à cette référence technique pour éviter des réexécutions coûteuses.
Comprendre les réalités thermiques et mécaniques de votre environnement d'exploitation est le seul moyen de spécifier le bon polymère. Lorsque les plastiques standards se déforment sous la charge et que les métaux ajoutent un poids inacceptable, la solution technique est de passer à une matrice renforcée de carbone. Vérifiez les dimensions requises etcommandez vos tubes PEEK renforcés de fibre de carbone sur mesurepour verrouiller vos tolérances à haute température.
