Les ingénieurs qui spécifient des tubes en polyétheréthercétone (PEEK) renforcés sont confrontés à une décision immédiate : quel type de renforcement en fibre permettra à la pièce de rester en vie sur le terrain. Le PEEK non rempli gère sans effort la chaleur élevée et les produits chimiques agressifs. Mais sous des charges continues élevées ou des températures extrêmes, le plastique brut glisse. Vous ajoutez des fibres pour arrêter ce changement dimensionnel. Le choix se réduit presque toujours à 30 % de fibre de carbone (CF30) ou 30 % de fibre de verre (GF30). Un mauvais choix signifie une usure prématurée des pièces en contact, des courts-circuits électriques inattendus ou une dégradation thermique catastrophique.
Vous précisezTuyau PEEK renforcé de fibre de carbonelorsque l'application implique des pièces mobiles, un frottement de glissement ou une exigence stricte de dissipation statique. Les fibres de carbone agissent comme un lubrifiant sec microscopique. Ils évacuent également la chaleur de la surface de contact, empêchant ainsi une fusion ou une déformation localisée sous de lourdes charges.
Spécifiez le PEEK GF30 lorsque vous avez besoin d’une isolation électrique et thermique maximale dans une application structurelle purement statique. Le verre est très abrasif. Si vous utilisez un tube GF30 comme roulement ou bague contre un arbre en acier, les fibres de verre rongeront rapidement le métal correspondant. Le CF30 épargne l'arbre métallique tout en conservant la rigidité structurelle de la pièce en plastique.
La raison pour laquelle le PEEK non chargé fonctionne si bien tient à sa structure moléculaire spécifique. Il présente une alternance d’anneaux aromatiques et de liaisons éther. Les liaisons éther offrent une flexibilité moléculaire, conférant au plastique sa ténacité et sa résistance aux chocs inhérentes. Les anneaux aromatiques offrent une rigidité et une stabilité thermique extrêmes. Cette configuration lui confère une grande résistance à la chaleur, ainsi qu’un équilibre précis entre ténacité et rigidité. Sous la chaleur ou la pression, le PEEK ne se déforme pas facilement et résiste bien aux contraintes répétées.
Le PEEK repose également sur une structure hautement semi-cristalline. Il maintient un niveau de cristallinité autour de 25 à 35 %, ce qui lui permet de conserver ses propriétés mécaniques intactes même lorsque les températures grimpent vers son point de fusion. Une gestion thermique précise pendant l'extrusion garantit que les chaînes de polymères se replient dans ces structures cristallines hautement ordonnées. Si un fabricant refroidit le tube extrudé trop rapidement, le plastique reste amorphe, devient translucide et perd sa résistance chimique et sa résistance aux températures élevées.
Lorsque vous composez cette matrice avec des fibres de carbone ou de verre hachées, vous interrompez le pliage soigné des chaînes de polymère, mais vous obtenez un échafaudage interne rigide. La matrice polymère transfère la contrainte appliquée directement aux fibres beaucoup plus résistantes et plus rigides. Cela restreint le mouvement des chaînes de polymère, stoppant le fluage et augmentant considérablement la résistance à la traction. Il abaisse également le coefficient de dilatation thermique linéaire (CLTE) à des niveaux proches de ceux de l'aluminium ou de l'acier, permettant aux ingénieurs de concevoir des ajustements serrés métal-plastique à tolérance serrée qui ne se desserreront pas lorsque l'assemblage chauffe.
L'ajout de fibre de carbone n'est pas une mise à niveau linéaire. Il y a une forte pénalité en termes de fabricabilité. À mesure que la teneur en fibres augmente, la viscosité à l’état fondu du plastique augmente. Dans un tube extrudé, ces fibres ont tendance à s'aligner dans le sens de l'écoulement, ce qui signifie que le tube développe une incroyable résistance à la traction sur toute sa longueur, avec une résistance légèrement inférieure le long de son axe cerceau.
Un remplissage à 10 % de carbone offre une légère augmentation de la rigidité tout en maintenant l'indice de fluidité en fusion suffisamment élevé pour les extrusions complexes à parois minces. Il reste relativement facile à usiner et résiste à la fracturation fragile.
Augmenter jusqu'à 30 % de fibre de carbone représente la norme de l'industrie. Il équilibre les gains massifs de résistance à la traction avec une usinabilité acceptable. Ce rapport fournit l'intégrité structurelle nécessaire aux applications à haute pression sans sacrifier entièrement la ténacité naturelle du plastique.
Avec 40 % de remplissage de carbone, vous obtenez une rigidité maximale. Le compromis est une viscosité extrême lors de la fabrication. L'extrusion ou le moulage par injection de tubes 40 % CF nécessitent un contrôle précis de la température pour éviter les vides. Le matériau obtenu est très fragile. L'usinage de 40 % de CF PEEK nécessite un outillage en diamant polycristallin (PCD), car les fraises en carbure standard perdront leur tranchant en quelques minutes lors de la coupe de ce volume de carbone abrasif.
Le PEEK non chargé a une température de distorsion thermique (HDT) d’environ 152°C. Ajoutez 30 % de carbone ou de fibre de verre, et le HDT grimpe à 315°C. Les deux matériaux chargés supportent facilement la chaleur ambiante extrême.
La divergence réside dans les chemins électriques. Le PEEK est naturellement un isolant très efficace. L'ajout de fibre de verre le maintient ainsi, en maintenant une résistivité volumique élevée. L'ajout de fibre de carbone réduit considérablement sa résistivité volumique. Le CF30 est intrinsèquement antistatique. En ajustant la matrice de carbone, les fabricants peuvent produire un cylindre PEEK antistatique ou un tube PEEK entièrement conducteur. Si votre conduite de carburant ou votre composant aérospatial doit mettre à la terre une charge statique en toute sécurité, la fibre de carbone est obligatoire. La fibre de verre emprisonnera cette charge jusqu'à ce qu'elle génère suffisamment de tension pour créer un arc, provoquant potentiellement une défaillance catastrophique dans des environnements volatils.
La tribologie (l'étude du frottement et de l'usure) est le domaine où le CF30 et le GF30 se séparent entièrement en fonction de leur interaction physique avec les surfaces de contact.
| Variante de matériau | Coefficient de friction dynamique (vs acier) | Profil d'usure de la surface de contact | Conductivité thermique |
|---|---|---|---|
| PEEK non rempli | 0,30 - 0,40 | Faible (non abrasif) | Faible (isolant) |
| PEEK CF30 | 0,15 - 0,20 | Très faible (autolubrifiant) | Élevé (dissipe la chaleur) |
| PEEK GF30 | 0,40 - 0,55 | Élevé (très abrasif) | Faible (isolant) |
Lors de charges dynamiques, l'accumulation de chaleur détruit les plastiques. Chaque polymère a une limite pression-vitesse (PV). S'il dépasse cette limite, le plastique ne peut pas évacuer la chaleur de friction assez rapidement, ce qui entraîne une fusion rapide et une défaillance des composants. Le CF30 excelle dans les roulements, les joints et les bagues d'usure car les fibres de carbone agissent comme des conduits thermiques, extrayant la chaleur de l'interface de friction et la dispersant à travers le corps du tube.
Les fibres de carbone agissent également comme un lubrifiant solide. À mesure que le PEEK s'use au microscope, il laisse un mince film tribologique de carbone sur la surface de contact, réduisant encore le coefficient de frottement au fil du temps.
Les fibres de verre font exactement le contraire. Ce sont des isolants thermiques, ce qui signifie que la chaleur de friction reste emprisonnée au point de contact, abaissant ainsi la limite PV effective de la pièce. Pire encore, les fibres de verre microscopiques exposées agissent comme du papier de verre. Sous une charge dynamique, un tube GF30 marquera et usera de manière agressive la tige métallique contre laquelle il repose. Utilisez du verre pour les entretoises structurelles statiques. Utilisez du carbone pour tout ce qui bouge.
Les ingénieurs spécifient ces tubes en fonction d'extrêmes environnementaux qui détruisent les plastiques techniques standards comme le Delrin ou le Nylon.
Dans les applications aérospatiales, la réduction du poids détermine le choix des matériaux. Un tube en fibre de carbone usiné remplace l'aluminium et le titane dans les systèmes de carburant, les cellules de drones et les entretoises structurelles. Il perd beaucoup de poids tout en résistant aux fluides aéronautiques agressifs, aux huiles hydrauliques et au carburéacteur.
Dans le domaine médical, un tube PEEK pour instruments médicaux doit survivre à des centaines de cycles dans un autoclave à vapeur à haute température sans se dégrader, se déformer ou perdre sa stabilité dimensionnelle. Les variantes remplies de carbone offrent la rigidité élevée requise pour les guides de ciblage chirurgicaux, les poignées endoscopiques et les composants de fixation externe.
Les opérations de forage énergétique et offshore reposent surPEEK chargé de carbone extrudépour les outils de diagraphie filaire de fond et les boîtiers de capteurs. Le matériau survit à une exposition continue au gaz acide (H2S), à une pression hydrostatique extrême et à des températures ambiantes supérieures à 200 °C en profondeur.
L’extrusion du PEEK chargé est notoirement difficile. Les fibres peuvent s'agglutiner pendant la phase de fusion, créant des points secs, des zones riches en résine ou des vides cachés à l'intérieur de la paroi du tube. Un vide de 1 mm dans la paroi d'un tube PEEK agit comme un concentrateur de contraintes important. Sous chargement cyclique ou pression hydrostatique élevée, des microfissures se propagent à partir de ce vide jusqu'à ce que la pièce se cisaille complètement. Étant donné que le PEEK chargé de carbone est noir et complètement opaque, vous ne pouvez pas inspecter visuellement l'intérieur pour détecter ces défauts.
Pour garantir l'intégrité structurelle, la production de haut niveau s'appuie surDétection des défauts basée sur l'IA. Ce processus associe le balayage acoustique ultrasonique ou l’imagerie par rayons X avancée à des algorithmes d’apprentissage automatique. Il identifie les micro-vides, l'agglomération des fibres et les variations de concentricité en temps réel lorsque le tube quitte la filière d'extrusion. Le système mappe instantanément les réflexions acoustiques aux tailles de défauts physiques, rejetant les sections de tubes compromises avant leur expédition. La détection de ces défauts internes garantit que la paroi finale du tube usiné ne se brisera pas sous la pression sur le terrain.
Spécifier le bon mélange de polymères est inutile si la géométrie finale nécessite trop de post-traitement. Le PEEK est une matière première coûteuse. L'achat d'une tige solide et l'usinage de 80 % de celle-ci en copeaux détruit le budget de votre projet et fait perdre un temps précieux à la machine CNC. L'approvisionnement en tubes de forme presque nette réduit considérablement les coûts de production et les déchets de matériaux.

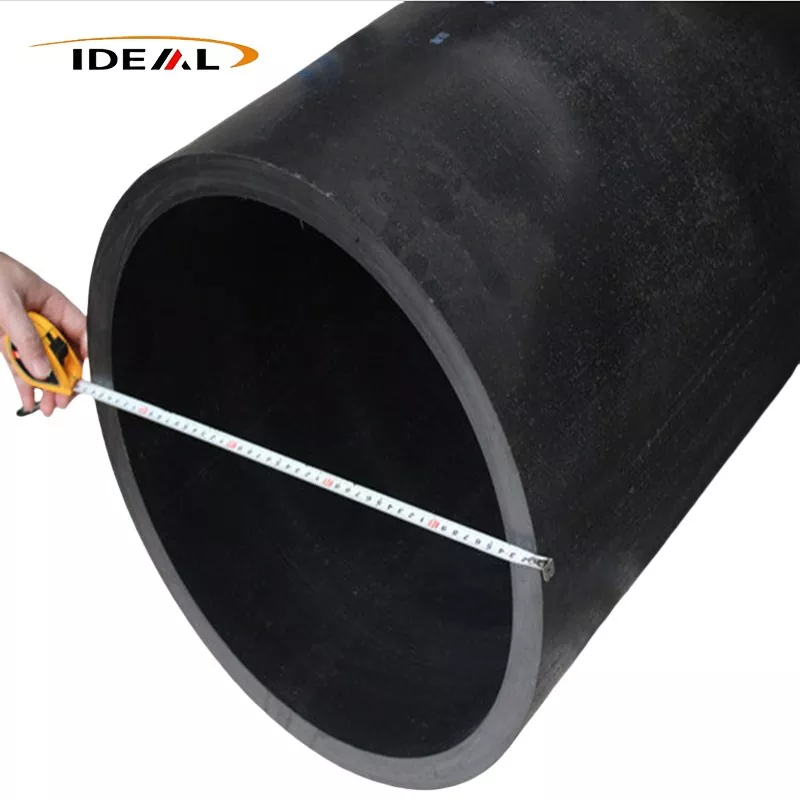

En tant qu'usine dédiée, Guangzhou Ideal Plastic exploite des lignes spécialisées d'extrusion, de moulage par injection et d'usinage CNC spécifiquement pour les plastiques techniques à haute température. Ils produisentTubes PEEK remplis de fibre de carboneavec des taux de remplissage en carbone allant de 10 % à 40 %. L'installation extrude des profilés massifs, gérant des dimensions personnalisées allant de 15 mm à 458 mm selon les spécifications de diamètre intérieur et extérieur.
Tous les matériaux sont soutenus par la gestion de la qualité ISO9001, ainsi que par les certifications REACH et RoHS. Cela garantit une conformité totale pour les chaînes d’approvisionnement mondiales de l’aérospatiale, du médical et de la fabrication de précision. En faisant correspondre le taux de remplissage de carbone correct à une extrusion de forme proche de la forme nette, vous obtenez les propriétés mécaniques exactes pour lesquelles vous avez conçu, livrées dans une géométrie qui minimise vos frais généraux d'usinage.
