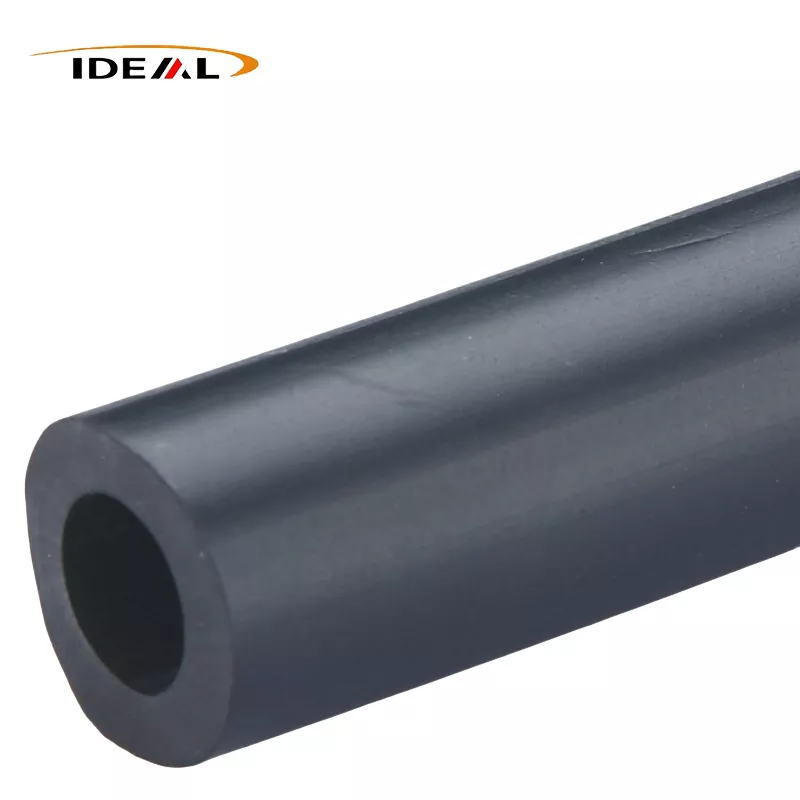

Tuyaux PEEK renforcés de fibre de carbonesont un choix pratique lorsqu'un tube PEEK standard a besoin de plus de rigidité, de stabilité dimensionnelle, de capacité de charge ou de contrôle statique. Ideal Plastic produit des tubes PEEK chargés de fibre de carbone noire avec une teneur en fibre de carbone de 10 % à 40 %, des options LCF et SCF, des plages de diamètres intérieurs et extérieurs indiquées, des longueurs de 1 000 mm ou 3 000 mm et des tolérances allant jusqu'à ±0,02 mm.
La bonne qualité n’est pas sélectionnée uniquement en fonction du pourcentage de carbone. La longueur des fibres, la géométrie des parois, la température de fonctionnement, les conditions d'usure, les exigences électriques et les dimensions finies affectent tous les spécifications. Commencez par le cas de charge et le dessin, puis demandez un devis en fonction d'une exigence de matériau et d'inspection définie.
Quand les tubes PEEK remplis de fibres de carbone sont le bon choix
Le PEEK pur offre déjà une combinaison utile de capacité de température, de résistance chimique, de comportement à l'usure et de stabilité dimensionnelle. L'ajout de fibre de carbone modifie l'équilibre en faveur de la rigidité et du support de charge. Cela compte dans un tube utilisé comme manchon de roulement, élément isolant ou de guidage, passage structurel, rouleau ou pièce de transmission, ou autre profilé semi-fini qui doit conserver sa forme sous contrainte.
La fibre de carbone vaut généralement la peine d'être envisagée lorsqu'un tube PEEK pur dévie trop, s'étend au-delà de la fenêtre d'ajustement ou s'use plus rapidement que l'application ne le permet. Cela peut également être utile dans les systèmes sensibles à l’électricité statique. Ideal Plastic indique une résistivité volumique aussi faible que1 × 10³ Ω·cmpour sa gamme de matériaux PEEK chargés de fibres de carbone, mais les performances électriques requises doivent être confirmées pour la qualité exacte, la teneur en fibres, la géométrie et la méthode de test.
Ne considérez pas un tube rempli de carbone comme un remplacement automatique de chaque pièce en PEEK. La fibre de carbone peut affecter l'usinabilité, l'apparence de surface, l'anisotropie et le comportement électrique. Si le tube doit rester hautement isolant, si une surface de contact très lisse est essentielle ou si la pièce est exposée à un mélange chimique non couvert par les données existantes, demandez un examen spécifique au grade avant de commander.
Sélectionnez la teneur en fibre de carbone et la qualité de la fibre pour le cas de charge
Quels sont les changements de 10 % à 40 % de la fibre de carbone dans le PEEK
Ideal Plastic offre une teneur en fibre de carbone réglable de 10 % à 40 %. En général, l'augmentation du niveau de charge déplace le composite vers une plus grande rigidité et un meilleur support de charge, tout en rendant le choix du matériau plus sensible à la direction de traitement et à la conception environnante. Le pourcentage le plus élevé n'est pas automatiquement la meilleure valeur : il peut être inutile pour un tube peu chargé et peut compliquer l'usinage ou les exigences de surface.
Spécifiez le résultat dont vous avez besoin plutôt que de demander uniquement du « PEEK rempli de carbone ». Les entrées utiles incluent la charge radiale, la charge axiale, la portée non supportée, la plage de température, la vitesse de glissement, le matériau d'accouplement, le cycle de service, les fluides chimiques et si le tube doit dissiper la charge statique. Ideal Plastic indique des valeurs de rigidité comprises entre 8 et 12 GPa pour son offre PEEK renforcée par des fibres de carbone. Considérez cette gamme comme une orientation au niveau du produit, et non comme un substitut à une fiche technique spécifique à une qualité ou à une validation de conception.
Options de tubes PEEK LCF, SCF et CF30
La qualité des fibres n’affecte pas que l’étiquette. LCF signifie fibre de carbone longue ; SCF signifie fibre de carbone courte. Les fibres plus longues peuvent être utiles lorsque l'efficacité et la rigidité du renforcement sont des priorités, tandis que les composés à fibres courtes peuvent être plus adaptés au traitement conventionnel et aux profils usinés détaillés. Le résultat réel dépend de l’orientation des fibres, des conditions de moulage ou d’extrusion, de l’épaisseur de la paroi et de l’usinage.
« CF30 » identifie généralement un composé PEEK contenant environ 30 % de fibres de carbone, mais la désignation doit être confirmée auprès du fournisseur. Demandez si le tube CF30 PEEK cité est LCF ou SCF, quelle tolérance s'applique après l'usinage et quelles données de propriétés appartiennent à ce composé exact. Cela évite une erreur d'achat courante : comparer deux matériaux par pourcentage de carbone tout en négligeant les différentes formes de fibres et les différents modes de fabrication.
Confirmez les dimensions des tuyaux, des tubes, des profilés et des usinages avant de commander
Spécifiez le diamètre extérieur, le diamètre intérieur, l'épaisseur de paroi, la longueur, la tolérance et la finition de surface.
« Tuyau PEEK » et « tube PEEK » sont souvent utilisés de manière interchangeable dans les recherches de fournisseurs, mais le devis nécessite encore une définition dimensionnelle précise. Fournissez le diamètre extérieur (OD), le diamètre intérieur (ID), l'épaisseur de paroi ou son calcul, la longueur de coupe, la quantité, la tolérance, l'état final et les exigences en matière de finition de surface. Indiquez si les dimensions sont fournies telles qu'extrudées, coupées ou usinées.
Ideal Plastic répertorie des longueurs standard de 1 000 mm et 3 000 mm et une tolérance déclarée de ± 0,02 mm pour ses tuyaux PEEK renforcés de fibres de carbone. Confirmez les dimensions couvertes par cette tolérance. Une tolérance OD serrée ne signifie pas automatiquement que le diamètre intérieur, la concentricité, la rectitude ou l'équerrage des extrémités portent la même tolérance.
Utiliser une révision des cotes basée sur un dessin pour éviter les erreurs d'ajustement
Envoyez un dessin lorsque le tube s'adapte sur un arbre, dans un boîtier ou dans un ensemble d'étanchéité ou de roulement. Marquez les fonctionnalités critiques au lieu de vous fier à une description de catalogue. L’examen devrait porter sur :
- Limites OD et ID, y compris l'épaisseur de paroi requise ;
- concentricité, rectitude et ovalité admissible là où l'assemblage en dépend ;
- longueur de coupe, équerrage des extrémités, chanfreins, rainures, trous ou autres détails usinés ;
- qualité du matériau, construction LCF ou SCF et pourcentage de fibre de carbone ;
- méthode d'inspection, plan d'échantillonnage, emballage et documentation.
Pour les dimensions personnalisées des tubes PEEK en fibre de carbone, un examen des dessins est généralement plus utile que de demander uniquement la taille nominale la plus proche. Il expose les risques d'ajustement avant la production et donne au fournisseur une base claire pour l'outillage, l'usinage et l'inspection.
Données de performance publiées et limites de comparaison
Ideal Plastic indique une température de déformation thermique supérieure à 315 °C et une température d'utilisation continue jusqu'à 260 °C pour ses informations sur les produits PEEK renforcés de fibres de carbone. Ces chiffres indiquent une capacité à haute température, mais ils ne signifient pas qu'un tube peut supporter sa charge mécanique maximale en continu à 260°C. La charge, l'épaisseur de la paroi, le temps d'exposition, la concentration des contraintes et le montage affectent tous la température de conception utilisable.
La même prudence s'applique à l'usure et à la résistance chimique. Le PEEK chargé de carbone est destiné aux conditions exigeantes de friction, d'usure, de charge et d'exposition aux produits chimiques, mais les performances dépendent de la surface de contact, de la pression, de la vitesse, de la lubrification, de la température et de la concentration chimique réelle. Une déclaration de compatibilité chimique pour le PEEK ne doit pas être considérée comme une approbation pour chaque mélange de solvants, fluide de procédé ou cycle de température.
Utilisez les valeurs publiées pour affiner le choix du matériau, puis vérifiez la qualité exacte. Demandez une fiche technique, un échantillon ou un examen de l'application lorsque les conséquences d'un échec sont élevées. Ideal Plastic indique que des échantillons gratuits sont disponibles, ce qui peut permettre un contrôle d'ajustement ou un test de prototype contrôlé avant une commande plus importante.
Applications pour les systèmes de contrôle à haute température, contre l'usure, chimique et statique
Les tubes PEEK en fibre de carbone sont un candidat sérieux pour les systèmes industriels qui combinent chaleur et demande mécanique. Les domaines d’évaluation typiques comprennent :
- Pièces porteuses ou de transmission :la fibre de carbone peut augmenter la rigidité et réduire la déflexion par rapport au PEEK pur ordinaire.
- Assemblages axés sur l’usure :le composite est adapté aux applications impliquant friction et usure, mais le matériau d'accouplement et la fonction pression-vitesse doivent encore être révisés.
- Tube haute température :le chiffre indiqué pour une utilisation continue de 260 °C et le HDT supérieur à 315 °C fournissent un point de départ pour le blindage thermique, et non une limite de conception complète.
- Composants du procédé chimique :évaluez le milieu spécifique, la concentration, la température et la durée d’exposition plutôt que de vous fier au mot « résistant aux produits chimiques ».
- Équipements sensibles à l'électricité statique :la résistivité de faible volume indiquée peut être pertinente lorsque la dissipation de charge est importante ; confirmer les exigences de mise à la terre et de test électrique pour la pièce finie.
La fibre de carbone est également fréquemment comparée à la fibre de verre. Le meilleur choix dépend des propriétés cibles : le PEEK chargé en carbone est généralement sélectionné lorsque la rigidité, le poids, le comportement à l'usure ou la dissipation électrique sont plus importants, tandis que la décision finale nécessite des données de qualité comparables plutôt que les seuls noms de charges.
Demandez un devis vérifié pour un tube PEEK en fibre de carbone auprès d'Ideal Plastic
Envoyez à Ideal Plastic le dessin ou une spécification claire de votreTuyaux PEEK renforcés de fibre de carbone. Incluez la température d'application, la charge, les conditions de friction ou d'usure, les fluides chimiques, les exigences de contrôle statique, le diamètre extérieur, le diamètre intérieur, la longueur, la tolérance, la quantité et l'objectif de livraison.
Demandez le devis pour identifier le pourcentage de fibre de carbone, la construction LCF ou SCF, les tolérances dimensionnelles applicables, les documents d'inspection, la disponibilité des échantillons et si la pièce est fournie sous forme de tube ou finie par usinage. Ideal Plastic fournit des profilés PEEK semi-finis et usinés depuis Guangzhou, en Chine, y compris des tubes et des composants personnalisés, avec des délais de livraison standard ou personnalisés pour les clients internationaux.
Pour un premier examen, utilisez lePage de devis de tube PEEK en fibre de carbone personnaliséeet joignez le dessin. Un examen vérifié des nuances et des dimensions permettra généralement de gagner plus de temps que de choisir un tube CF30 nominal et de corriger l'ajustement après la production.
