La réponse courte : choisissez un tube PEEK chargé en fibre de carbone lorsque la rigidité et la stabilité dimensionnelle supplémentaires justifient ses compromis.
Les tuyaux PEEK sont des formes creuses semi-finies utilisées telles que fournies ou usinées en pièces telles que des bagues, des manchons, des joints, des composants de vannes et des corps isolants. La fibre de carbone est ajoutée lorsque le PEEK non chargé n'offre pas suffisamment de rigidité, de contrôle dimensionnel ou de résistance à la déformation sous charge mécanique et thermique.

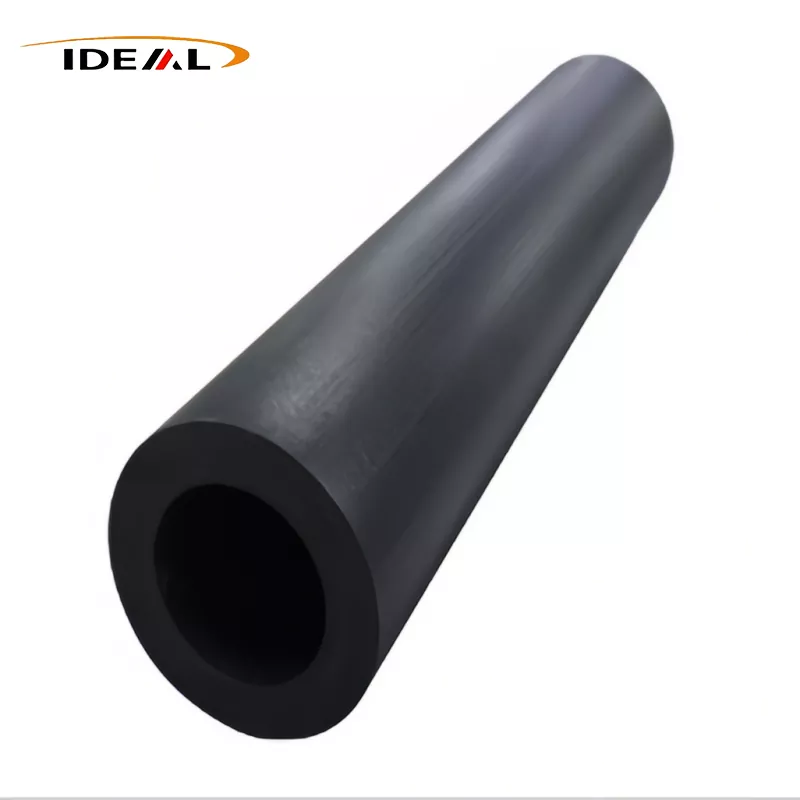

Cela ne fait pas du matériau chargé en carbone le choix automatique haut de gamme. Il peut être moins indulgent que le PEEK vierge, plus dur pour les outils de coupe et électriquement différent. La bonne décision dépend de la direction de la charge, de la température, de l’exposition aux produits chimiques, des surfaces de contact, des exigences électriques et de la quantité de matière que vous prévoyez retirer. Guangzhou Offres idéalesTuyaux PEEK remplis de fibre de carboneavec teneur en fibre de carbone réglable de 10 % à 40 % ; l'entreprise identifie 30 % comme ratio couramment utilisé.
Les tuyaux, tubes et tubes peuvent décrire le même produit semi-fini, mais les dimensions doivent être indiquées sans ambiguïté.
Dans les catalogues de polymères, « tuyau PEEK », « tube PEEK » et « tube PEEK » sont souvent utilisés de manière interchangeable. Les acheteurs ne doivent pas supposer que ces termes suivent les conventions relatives aux canalisations métalliques. Un fournisseur peut décrire une ébauche d'usinage à paroi épaisse plutôt qu'une conduite à pression nominale destinée à transporter du fluide telle qu'installée.
C'est le dessin d'achat, et non le nom, qui doit contrôler la commande. Si un service sous pression est impliqué, les dimensions du stock de produits semi-finis ne suffisent pas à établir la capacité de pression. La géométrie finie, les joints, la température, le support, l'historique des charges et la norme de conception applicable nécessitent tous un examen technique distinct.
Définir le diamètre extérieur, le diamètre intérieur, l'épaisseur de paroi, la longueur et la surépaisseur d'usinage sur un dessin coté
Indiquez le diamètre extérieur, le diamètre intérieur et la longueur, puis indiquez si chaque valeur est nominale, telle que produite ou requise après l'usinage. Incluez la concentricité, la rectitude, la rondeur, l'état de surface et l'état final là où ils affectent la pièce finie. Une tolérance générale de diamètre plus ou moins ne contrôle pas la concentricité alésage-OD.
Prévoyez suffisamment de surépaisseur d'usinage pour nettoyer la peau et corriger la distorsion attendue, mais pas au point que le coût du matériau et le temps d'usinage augmentent inutilement. Les parois minces nécessitent une attention particulière : la pression du mandrin, la chaleur de coupe et les contraintes résiduelles peuvent déplacer un alésage après sa sortie de la machine.
Traitez les plages de tailles publiées et la tolérance de ± 0,02 mm comme des allégations visant à clarifier, et non comme des garanties pour chaque combinaison ID/OD.
La page produit de Guangzhou Ideal répertorie le matériau noir, un diamètre intérieur nominal de Φ20 à 458 mm, un diamètre extérieur de Φ15 à 404 mm, des longueurs de 1 000 mm et 3 000 mm et une tolérance déclarée de ±0,02 mm. Ces fourchettes ne doivent pas être lues comme une matrice de dimensions librement interchangeables ; un tube valide doit avoir un diamètre extérieur supérieur à son diamètre intérieur.
Avant de passer une commande, demandez quelles combinaisons ID/OD sont disponibles et quelle fonctionnalité couvre la tolérance. Confirmez également la température de mesure, la méthode d'inspection, le plan d'échantillonnage, les critères de rectitude et si la tolérance s'applique au brut ou à une surface usinée. Letailles de tubes PEEK publiées et informations sur les tolérancesconstituent un point de départ utile pour une demande de prix et ne remplacent pas un dessin accepté.
Ce que la fibre de carbone change dans le PEEK et ce qu'elle n'améliore pas automatiquement
Les fibres de carbone limitent les mouvements au sein de la matrice PEEK. Dans une qualité et une orientation appropriées, cela augmente généralement la rigidité, réduit les changements dimensionnels sous charge et améliore la stabilité lorsque la température change. Ces effets peuvent aider un manchon usiné à maintenir la géométrie ou à réduire le fluage là où le PEEK vierge bougerait trop.
Le renforcement introduit également la directivité. Le parcours de fabrication et le flux de matériaux peuvent aligner les fibres, de sorte que les propriétés axiales et traversantes peuvent différer. La fibre de carbone n’améliore pas automatiquement chaque interface d’usure, ne préserve pas l’isolation électrique ou n’augmente pas la résistance à tous les produits chimiques. Cela peut également réduire la ductilité et rendre les bords plus sujets à l'écaillage lors d'un usinage ou d'un assemblage agressif.
Comparez les qualités de PEEK vierges, chargées de fibres de carbone et autres nuances modifiées en termes de rigidité, d'usure, de comportement électrique, d'exposition aux produits chimiques et d'usinabilité.
| Facteur de décision | PEEK vierge | PEEK chargé de fibre de carbone | Autres qualités PEEK modifiées |
|---|---|---|---|
| Rigidité et stabilité dimensionnelle | Utile lorsque la ténacité et le comportement des matériaux non chargés sont des priorités | Généralement privilégié lorsque la déflexion, le fluage ou le mouvement thermique contrôlent la conception | Les qualités remplies de verre ou d'autres qualités renforcées peuvent offrir un équilibre différent entre rigidité et comportement électrique. |
| Porter | Les performances dépendent fortement de la charge, de la vitesse, de la température et de la surface d'appui | Peut améliorer certaines conditions d'usure, mais les fibres exposées peuvent affecter la surface de contact | Les qualités de roulements peuvent être préférables lorsque le frottement et l'usure sont les principales exigences |
| Comportement électrique | Normalement sélectionné là où une isolation est requise | Peut avoir une résistivité plus faible, mais le pourcentage de carbone à lui seul ne définit pas une classe électrique | Les formulations peuvent être adaptées pour l'isolation, le contrôle statique ou la conductivité ; vérifier les données réelles |
| Usinage | Généralement moins abrasif pour les outils | La fibre de carbone augmente l'usure des outils et peut contribuer à l'éclatement des bords | La réponse de l'outil dépend du package de remplissage |
Pour l'usinage de tubes PEEK chargés de fibres de carbone, utilisez un outillage tranchant et adapté et un serrage contrôlé. Regardez la finition de l'alésage, la génération de chaleur et la rupture des fibres plutôt que de vous fier uniquement à une lecture du diamètre extérieur. Si l'exposition aux produits chimiques est critique, évaluez la qualité complète par rapport au fluide, à la concentration, à la température, à la pression et au temps d'exposition réels.
Une étiquette « tube PEEK à 30 % de fibre de carbone » ne constitue pas une spécification complète du matériau.
Le pourcentage vous indique la charge de remplissage, mais pas suffisamment pour approuver un matériau. Vous avez toujours besoin de la qualité de la résine et du composé, du mode de fabrication, de la forme des fibres, des contrôles de qualité et des données de propriété pour le stock fourni. Précisez si le pourcentage indiqué est défini en poids ou sur une autre base.
Demandez également si le tube proviendra d'un seul lot de production et si le fournisseur peut fournir des dossiers d'inspection liés aux lots. Un prototype usiné proprement ne prouve pas que les stocks ultérieurs se comporteront de manière identique si le composé, le processus ou l'orientation des fibres changent. Approuvez la qualité exacte et la forme du stock, et non une description générique « 30 % CF PEEK ».
Les données du fournisseur doivent correspondre à la qualité réelle, à la méthode de test, à l'orientation des fibres et aux conditions de service.
Les valeurs de la fiche technique ne sont utiles que lorsqu'elles représentent le matériel que vous recevrez. Vérifiez l'orientation de l'échantillon, le conditionnement, la température d'essai et la méthode d'essai. Les données des coupons moulés par injection peuvent ne pas prédire le comportement d'un tube à paroi épaisse usiné dans une direction de fibre différente.
Pour les applications à haute température, comparez les propriétés à la température de service plutôt qu'en utilisant les valeurs à température ambiante. Pour le service chimique, tenez compte du stress et de la chaleur simultanés. Si des dimensions serrées sont importantes, demandez des mesures sur la géométrie fournie et convenez de la manière dont les pièces seront conditionnées avant l'inspection.
Validez la résistivité du volume et de la surface avant de traiter le PEEK chargé de fibres de carbone comme conducteur ou dissipateur d'électricité statique
La fibre de carbone peut réduire la résistivité électrique du PEEK, mais la conductivité ne découle pas directement du pourcentage de charge. La répartition des fibres, le contact entre les fibres, l'orientation, l'épaisseur de la paroi et le traitement influencent tous le résultat. Un matériau décrit comme renforcé de carbone peut toujours ne pas correspondre à la plage de résistance requise.
Indiquez la plage de résistivité volumique ou de résistivité de surface requise sur le dessin ou la spécification du matériau, ainsi que la méthode d'essai et les exigences de conditionnement. Si la dissipation de charge est critique pour la sécurité, testez le stock de tubes représentatifs ou les composants finis. Ne remplacez pas les mesures électriques par un certificat de teneur en carbone.
Liste de contrôle RFQ : confirmer la teneur en fibre de carbone, la géométrie, les tolérances, l'état de surface, les dossiers d'inspection, les documents de conformité, la quantité, le délai de livraison et la livraison au débarquement
- Matériel:qualité exacte du PEEK, pourcentage de fibre de carbone et comment ce pourcentage est défini.
- Géométrie:OD, ID, état du mur, longueur, état final et surépaisseur d'usinage.
- Contrôles :tolérances dimensionnelles, exigences de concentricité, de rectitude, de rondeur et d'état de surface.
- Performance:température de service, charges, produits chimiques, interface d'usure et comportement électrique requis.
- Preuve:données d'essai applicables, traçabilité des lots, rapport d'inspection et documents de conformité requis.
- Conditions commerciales :quantités de prototypes et de production, délais de livraison, emballage, Incoterms et livraison terrestre vers la destination américaine.
- Acceptation:révision des dessins approuvée, méthode d'inspection et procédure de gestion des stocks non conformes.
